| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | RG22081002 |
| 최소 주문 수량: | 50 PC |
| 가격: | $20/ Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 45 일 |
| 지불 조건: | L/C (신용장), 전신환, D/P (지급도 조건), 웨스턴 유니온 |
| 공급 능력: | 2000 세트 / 달 |
| 소재: | 40Cr | 색상: | 블랙 |
|---|---|---|---|
| 길이: | 1550 밀리미터 | 너비: | 25mm |
| 모듈: | 0.5-10 모듈 | 압력각: | 20' |
| 강조하다: | 스퍼 기어 랙 앤 피니언,40Cr 강철 랙과 스퍼 기어,자동문 랙 앤 피니언 |
||

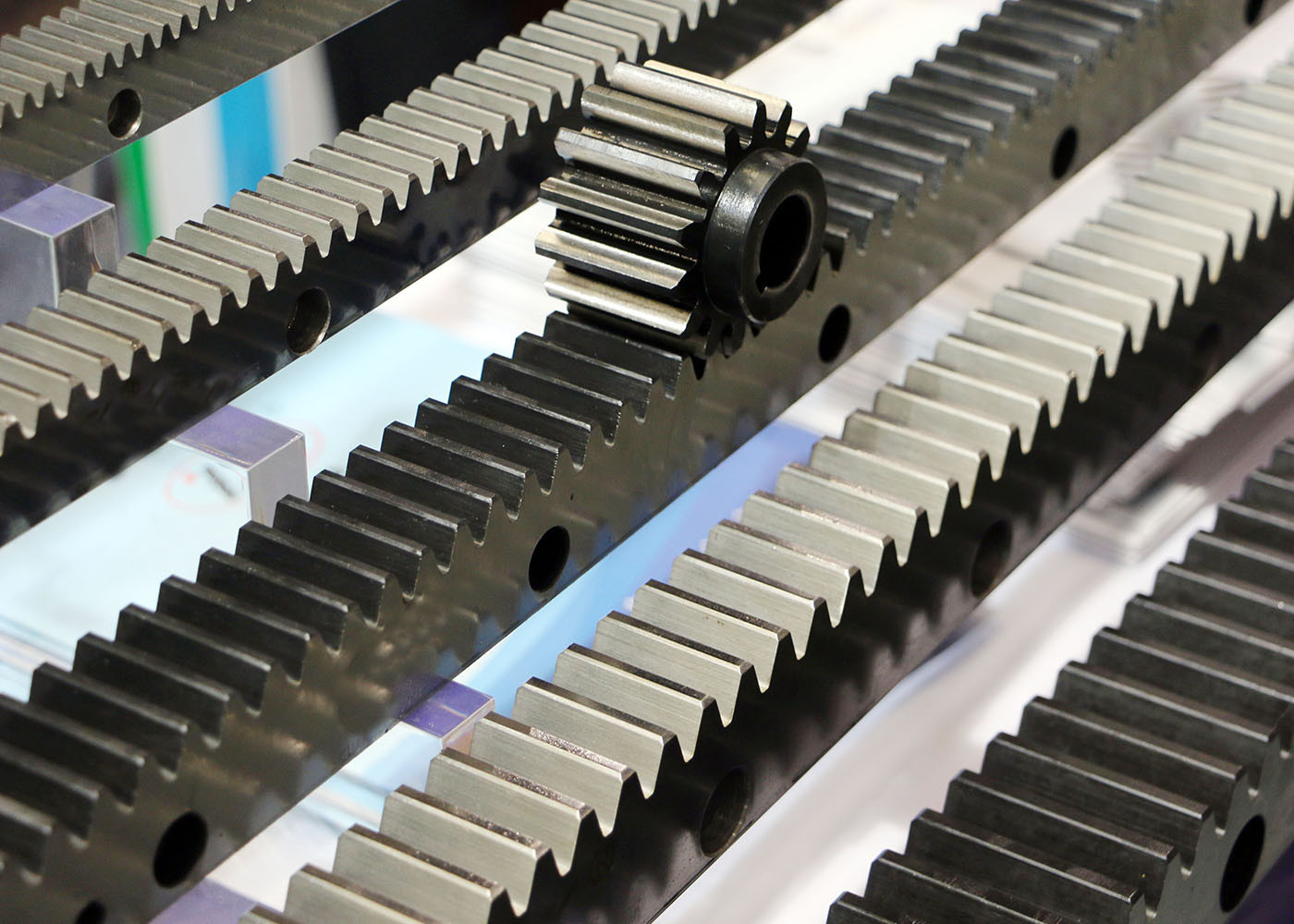

1) 래크 기어 및 피니온의 설명
랙과 피니언은 선형 가동기의 일종으로 선형 기어 / 피니언을 연결하는 원형 기어 / 피니언을 포함합니다.
기어 (레크), 회전 움직임을 선형 운동으로 변환 하기 위해 작동 합니다.
회전 때문에 래크는 선형적으로 구동됩니다. 선형적으로 래크를 구동하면 피니온이
회전으로 구동됩니다. 랙과 피니언 드라이브는 직렬과 나선용 기어를 모두 사용할 수 있습니다.
2) 랙 기어 및 피니온의 특징
래크는 직접 작동 장치의 전체 부하를 수송하고 그래서 운전 기둥은 일반적으로 작습니다.
그래서 기어 비율이 필요한 토크를 줄입니다. 이 힘, 따라서 토크는 여전히 상당한 수 있습니다
그리고 그래서 이 바로 전에 gear 또는
록 기어 는 더 높은 비율을 가지고 있으며, 따라서 스크루 액추에터보다 더 큰 구동 토크를 필요로 합니다.
| 제품 | 래크 기어 와 피니언 |
| 주문제조 | √ |
| 기어 프로파일 타입 | 래크 기어 |
| 제조업 | 기어 밀링 |
| 치아 긁는 것 | 필요한 경우 |
| 모듈 (M) | 관습 |
| 치아 수 (Z) | |
| 압력 각 (α) | 20° |
| 납 각 | 관습 |
| 정확도 수준 | ISO 8-9 등급 |
| 열처리 | 인덕션 경화 |
| 표면 경화 | 200-230HB/ 40-45 HRC |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
