| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | GS2022082102 |
| 최소 주문 수량: | 2개 세트 |
| 가격: | $2/ Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 62 일 |
| 지불 조건: | 전신환, L/C (신용장) |
| 공급 능력: | 500은 / 달에서 설정합니다 |
| 모듈: | 1.5 | 스플라인형: | 인벌류트 스플라인 |
|---|---|---|---|
| 나사각: | 20' | 소재: | 20CrMnTi |
| 방향: | 오른손 | 길이: | 121 |
| 강조하다: | 20CrMnTi 강 기어 피니언축,오른손의 나선형인 피니언축,기어 피니언 손잡이 1.5 모듈 |
||
1) 스플라인 종류
이 용어 는 모든 프로파일 에 대한 범용 용어 를 제공 합니다. 이 용어 는 다음 두 가지 로 나눌 수 있습니다.
측면 형태에 따라 그룹:
2) 나선용 장비의 특징
앵글 치아 는 기어 치아 보다 더 점진적 으로 결합 하여 더 부드럽게 동작 하게 된다
그리고 조용히. 평행 나선용 기어와 함께, 이빨의 각 쌍은 먼저 한쪽의 단일 지점에서 접촉
이치 바퀴의, 접촉의 움직이는 곡선은 최대까지 치아 얼굴에 걸쳐 점차 성장
이빨이 반대편의 단 한 지점에서 접촉을 끊기 전까지는 뒤로 물러납니다.

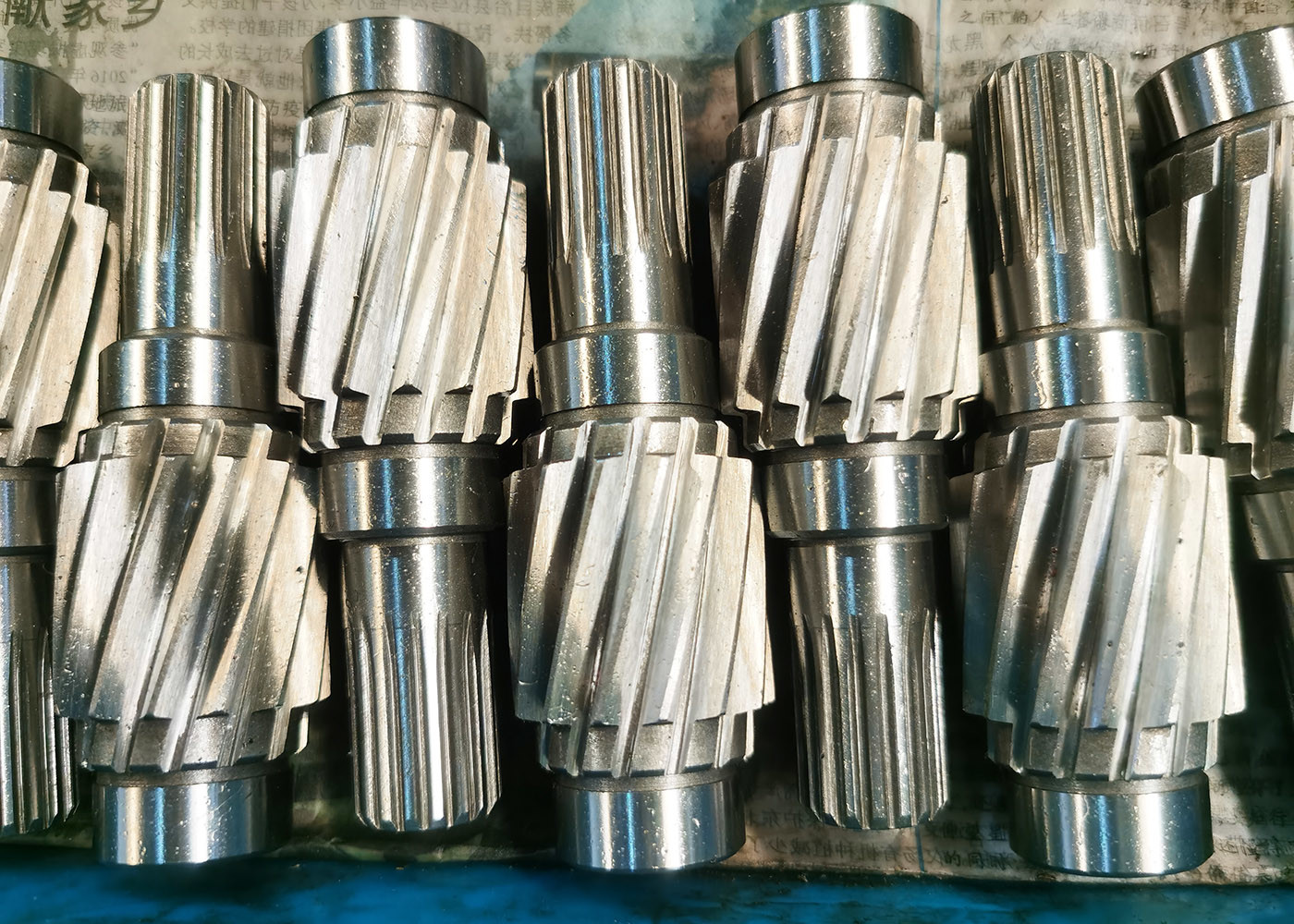

| 제품 | 헬리컬 기어 |
| 주문제조 | √ |
| 소재 | 20CrMnTi |
| 기어 치아 제조 | 기어 호빙 |
| 기어 치아 깎기 | √ |
| 모듈 (M) | 1.5 |
| 압력 각 (α) | 20° |
| 헬릭스 각 (β) | 20° |
| 치아 정확도 | ISO 7급/ AGMA 11급 |
| 열처리 | 탄소화 |
| 표면 경화 | 58-62 HRC |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
