| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | GS20220822802 |
| 최소 주문 수량: | 2개 세트 |
| 가격: | $2/ Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 62 일 |
| 지불 조건: | 전신환, L/C (신용장) |
| 공급 능력: | 500은 / 달에서 설정합니다 |
| 종류: | 이중 기어 | 기어 프로파일: | 나선형 기어 |
|---|---|---|---|
| 압력각: | 20' | 소재: | 20CrMnTi |
| 열처리: | 침탄 | 기어폭: | 22 밀리미터 |

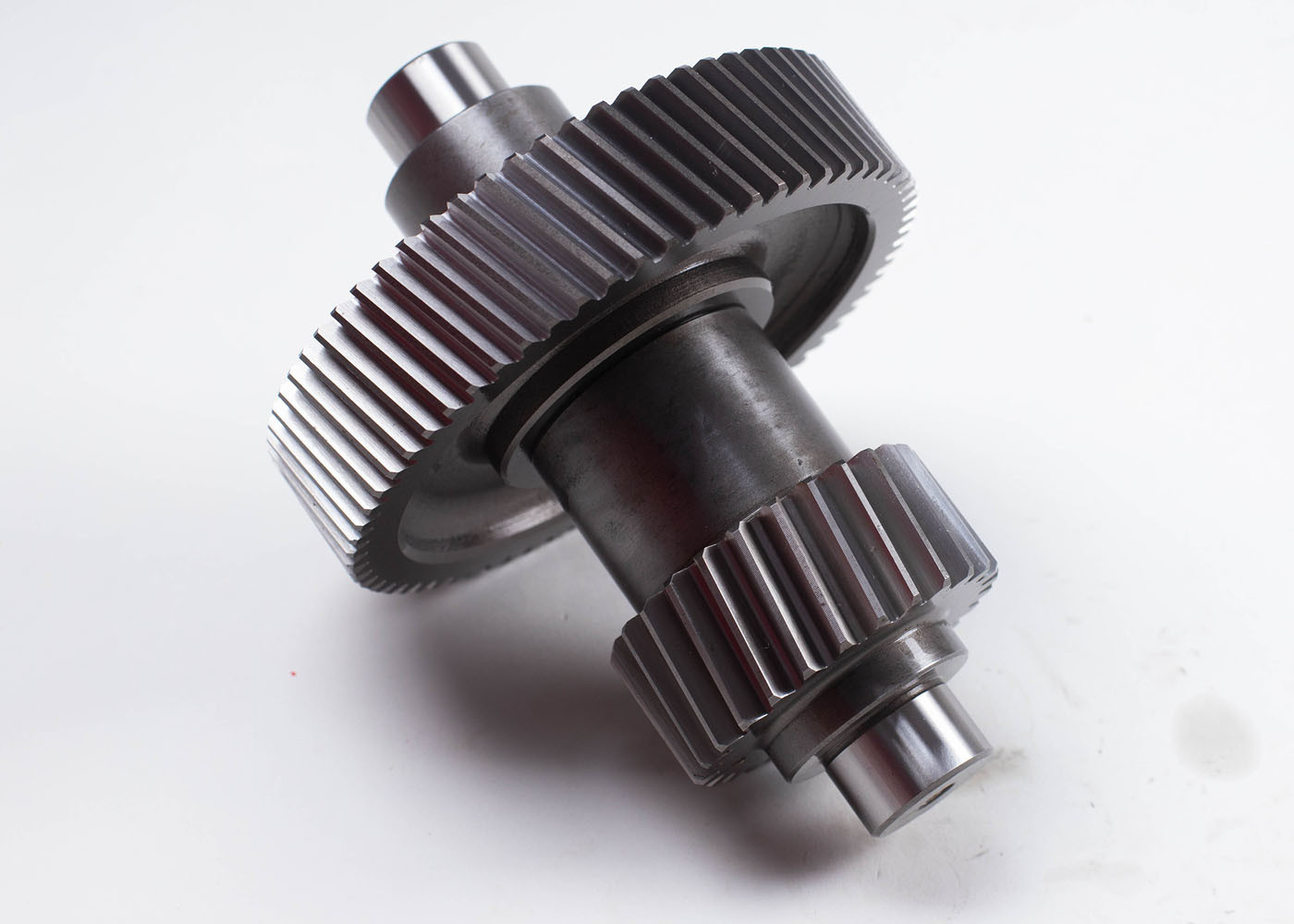

| 강조하다: | 22 밀리미터 폭 2중 헬리컬 기어,기어박스를 위한 손잡이를 부수는 기어,기어박스를 위한 나선형 샤프트 |
||
1) 나선용 장비의 설명
헬리컬 기어, 기어 치아가 기어 축에 기울어져 있습니다.
헬릭스의 손은 왼쪽 또는 오른쪽으로 설계되었습니다
오른쪽과 왼손 나선 기어 세트로 짝짓기. 짝짓기 세트 나선 기어 같은 모듈을 가지고 있어야
같은 헬릭스 각
2) 나선용 장비의 특징
a) 스퍼 기어에 비해 더 강한 나선 기어
b) 스퍼 기어와 비교했을 때 코를 줄이는 데 더 효과적입니다.
c) 나선 기어 는 축 방향으로 추진력을 생성 합니다.
| 제품 | 듀플렉스 기어 |
| 주문제조 | √ |
| 소재 | 20CrMnTi |
| 기어 치아 제조 | 기어 헐링/밀링 |
| 기어 치아 깎기 | √ |
| 모듈 (M) | 2 |
| 압력 각 (α) | 20° |
| 헬릭스 각 (β) | 18° |
| 치아 정확도 | ISO 7급/ AGMA 11급 |
| 열처리 | 탄소화 |
| 표면 경화 | 58-62 HRC |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
