| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | HG22080201 |
| 최소 주문 수량: | 1개 부분 |
| 가격: | $150/ Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 50 일 |
| 지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온, D/P (지급도 조건) |
| 공급 능력: | 1000개 부분 / 달 |
| 소재: | 40CrNiMoA | 열처리: | 침탄 |
|---|---|---|---|
| 제조 공정: | 기어 치아 연삭 | 팁 직경: | 1200mm |
| 프로파일 유형: | 나선형 기어 | 인더 직경: | 850 밀리미터 |
| 강조하다: | 싱글 헬리컬 기어를 부수는 맞춘 기어,기어 하강기 왼손 나선형 기어,기어 하강기를 위한 싱글 헬리컬 기어 |
||

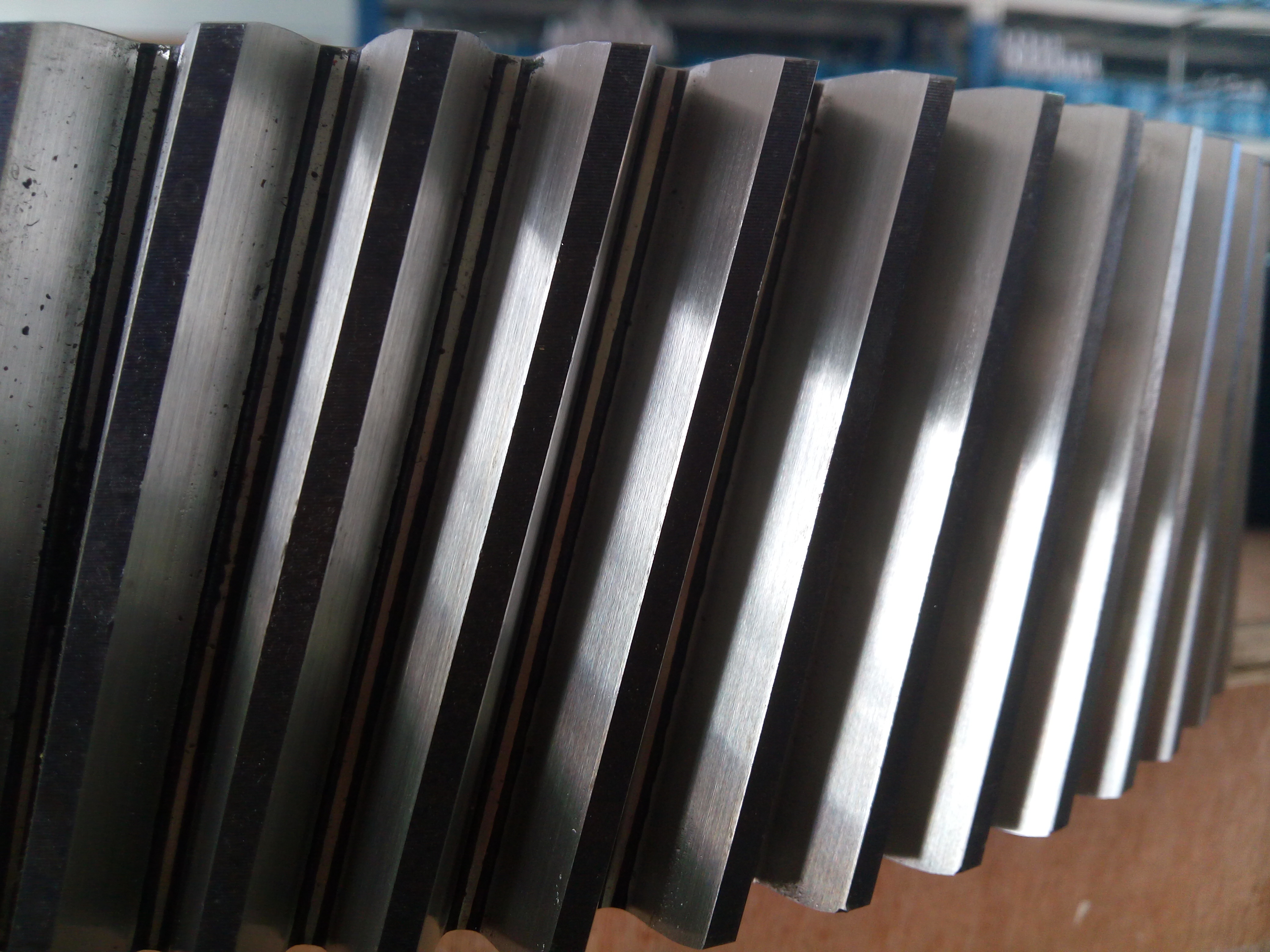

주문제조 기어 썰매 기어 줄기기용 좌측 헬셜 기어
1) 나선용 장비의 설명
헬셜 기어 는 헬리코이드 치아 를 가진 원통형 기어 이다. 헬셜 기어 는 스퍼 보다 더 많은 부하 를 견딜 수 있다.
소음도 적어 작업할 수 있습니다
이빨은 변속기 축에 기울어져 있습니다.
2) 나선 기어 의 특징
헬릭스 형태에 의한 축적 추진력을 가진 나선 기어
3) 나선용 기기의 질
나선 기어 정확도는 기어 치아를 닦은 후에 ISO 5-6 등급을 달성 할 수 있습니다.
4) 나선용 장비의 응용
변속기 부품, 자동차, 속도 감소기
| 제품 | 헬리컬 기어 |
| 주문제조 | √ |
| 기어 프로파일 타입 | 실린더 기어 |
| 제조업 | 기어 호빙 & 기어 밀링 |
| 치아 긁는 것 | √ |
| 모듈 (M) | 관습 |
| 치아 수 (Z) | 관습 |
| 압력 각 (α) | 20° |
| 납 각 | 관습 |
| 정확도 수준 | ISO 6-7 등급 |
| 열처리 | 탄소화 |
| 표면 경화 | 58-62 HRC |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
