| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | HG220806001 |
| 최소 주문 수량: | 1개 부분 |
| 가격: | $30/ Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 50 일 |
| 지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온, D/P (지급도 조건) |
| 공급 능력: | 1000개 부분 / 달 |
| 소재: | 20CrNiMo | 톱니 갯수: | 56 |
|---|---|---|---|
| 피치: | 12.566 | 층심 지름: | 224 밀리미터 |
| 전체 높이: | 75 밀리미터 | 단단함: | 58-62 로크웰C경도 |
| 강조하다: | 한 개의 나선형 기어 4 모듈,20CrNiMoA 나선 기어,AISI 8620 싱글 헬리컬 기어 |
||

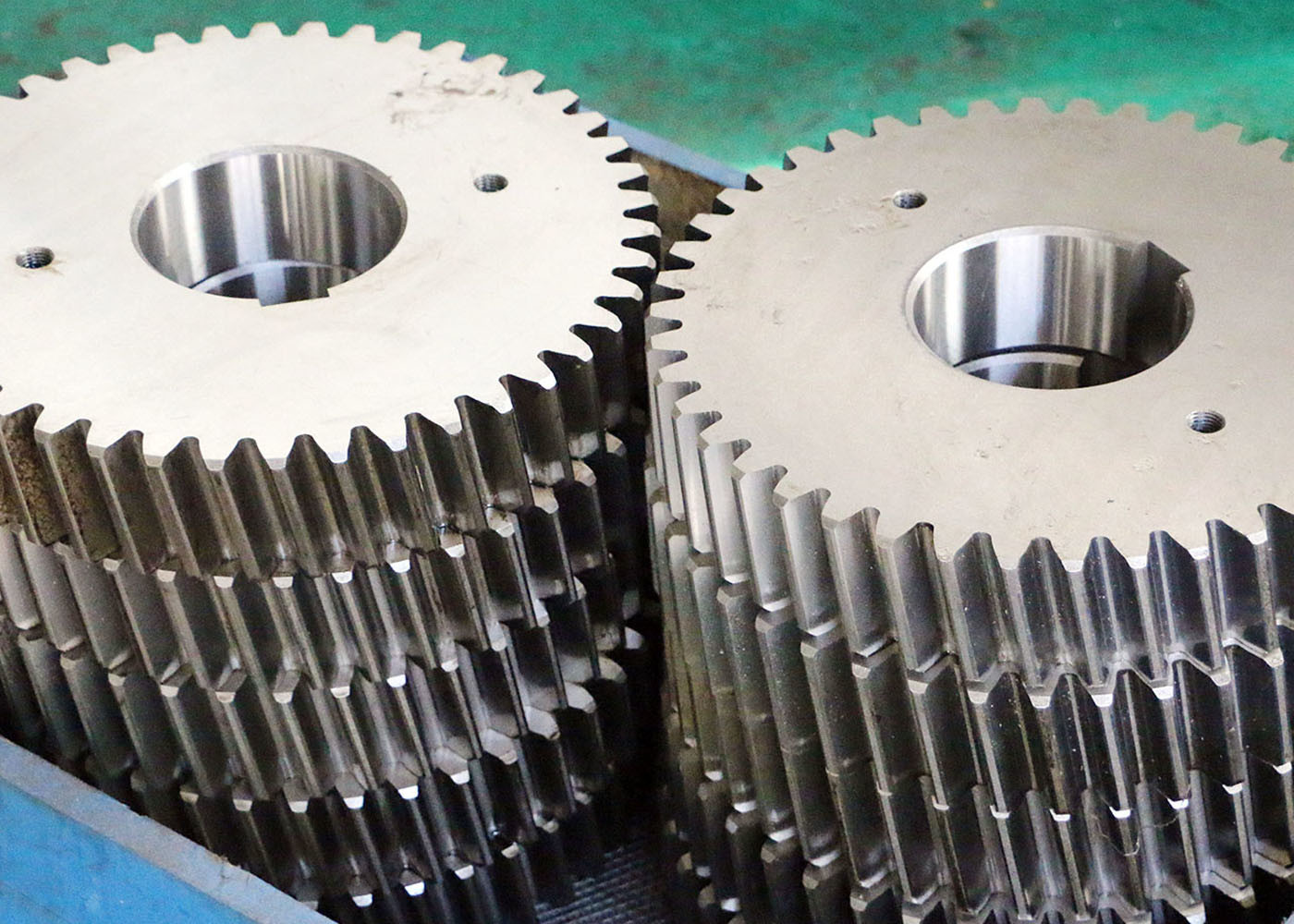

AISI 8620 20CrNiMoA 스틸 4 모듈 속도 감소기용 나선 기어
1)헬리컬 기기의 설명
헬리컬 기어 는 기어 바퀴의 회전 축에 각도 있는 이빨을 가진 실린더형 기어이다.
2) 헬리컬 기어 특징
헬리컬 기어 전송 부하는 스퍼 기어보다 더 부드럽습니다.
나선 기어 는 비교 할 때 더 큰 짐 수량, 더 조용 한 실행 및 더 높은 속도 수량 과 함께 작동 할 수 있습니다 스퍼 기어
3) 헬리컬 기기의 주요 기술 데이터
압력 각: 압력 각은 치아 드라이브 작용의 각, 또는 froce의 선 사이의 각
매시 치아와 매시점의 피치 원에 닿는 지점 사이에
전형적인 압력 각은 14.5° 또는 20°입니다.
헬릭스 각: 헬릭스 각은 변속기 치아가 축에 비해 정렬된 각이다.
| 제품 | 헬리컬 기어 |
| 주문제조 | √ |
| 기어 프로파일 타입 | 실린더 기어 |
| 제조업 | 기어 호빙 |
| 치아 긁는 것 | √ |
| 모듈 (M) | 4 |
| 치아 수 (Z) | 56 |
| 압력 각 (α) | 20° |
| 납 각 | 15° |
| 정확도 수준 | ISO 6-7 등급 |
| 열처리 | 탄소화 |
| 표면 경화 | 58-62 HRC |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
