| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | HG220806002 |
| 최소 주문 수량: | 1개 부분 |
| 가격: | $80/ Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 50 일 |
| 지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온, D/P (지급도 조건) |
| 공급 능력: | 1000개 부분 / 달 |
| 톱니 갯수: | 68 | 나사각: | 20' |
|---|---|---|---|
| 압력각: | 20' | 전체 높이: | 85 밀리미터 |
| 단단함: | 58-62 로크웰C경도 | 소재: | AISI 4140 |
| 강조하다: | 42CrMo 날개 나선형 기어,AISI 4140 날개 나선형 기어,나선 기어 7 모듈 |
||

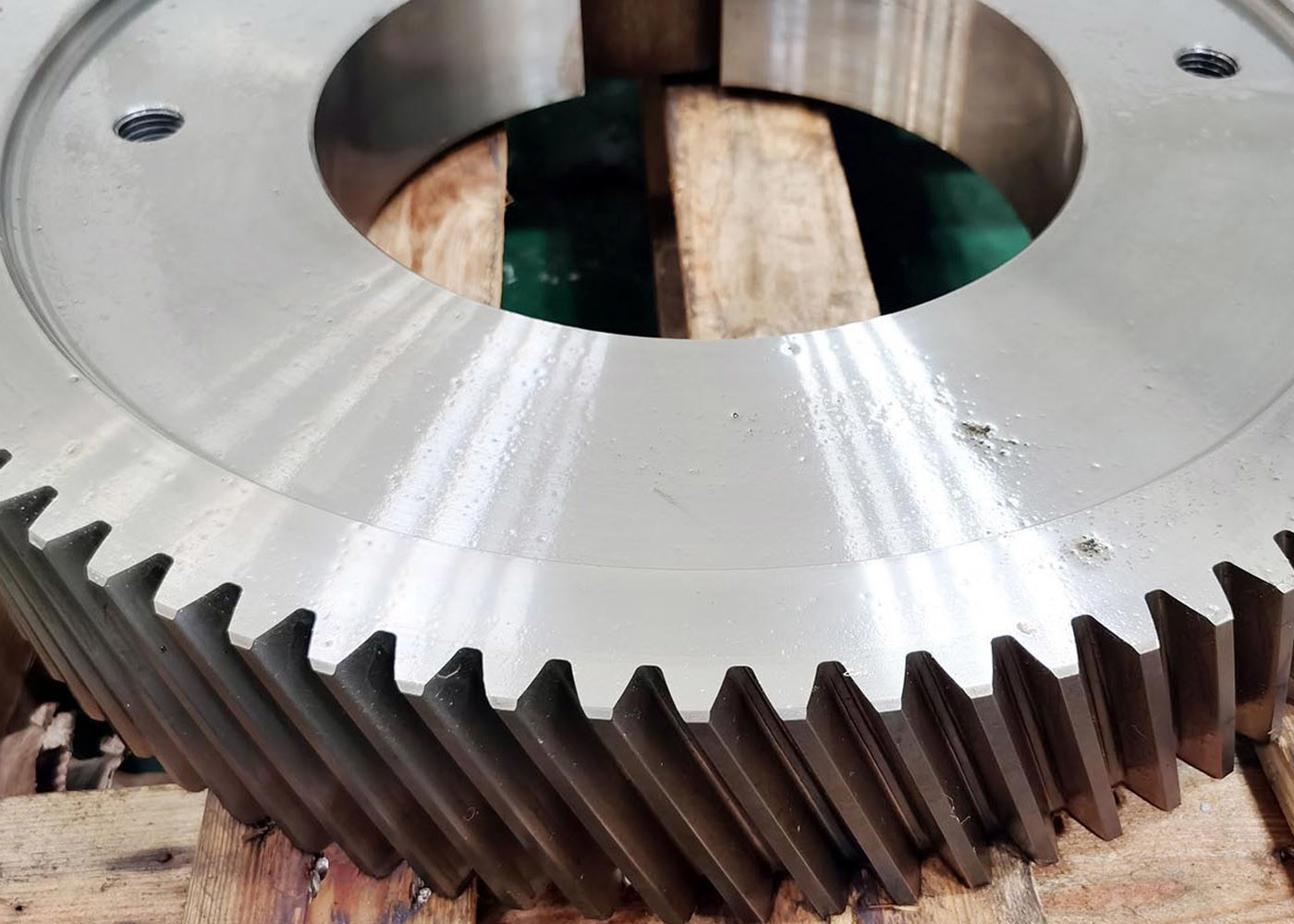

AISI 4140 42CrMo 스틸 7 모듈 산업용 기어박스용 나선 기어
1)헬리컬 기기의 설명
나선형 기어 는 여러 치아 를 동시에 엮을 수 있는 각을 만들어내는 절단기로 만들어진다.
2) 나선 기어 의 특징
매시 치아의 슬라이딩 접촉, 더 많은 부하를 운반하는 용량과 조용한 헬리컬 기어
그리고 원활한 작동.
3) 헬리컬 기어 장착 사양
a) 키웨이 장착
b) 설정 스크루
(c) 허브 클램핑 스크루
d) 분할
(e) 단순 부어
| 제품 | 헬리컬 기어 |
| 주문제조 | √ |
| 기어 프로파일 타입 | 실린더 기어 |
| 제조업 | 기어 호빙 |
| 치아 긁는 것 | √ |
| 모듈 (M) | 7 |
| 치아 수 (Z) | 68 |
| 압력 각 (α) | 20° |
| 납 각 | 20° |
| 정확도 수준 | ISO 6-7 등급 |
| 열처리 | 탄소화 |
| 표면 경화 | 58-62 HRC |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
