| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | RG22081001 |
| 최소 주문 수량: | 50 PC |
| 가격: | $20/ Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 45 일 |
| 지불 조건: | L/C (신용장), 전신환, D/P (지급도 조건), 웨스턴 유니온 |
| 공급 능력: | 2000 세트 / 달 |
| 소재: | 45#/40CR | 단단함: | 200-230 HB |
|---|---|---|---|
| 색상: | 블랙 | 길이: | 1500 밀리미터 |
| 너비: | 30mm | 모듈: | 0.5-10 모듈 |
| 강조하다: | 2 모듈 일직선 랙 앤 피니언,헬리컬 래크와 피니언 기어,조각기 랙과 피니언 기어 |
||

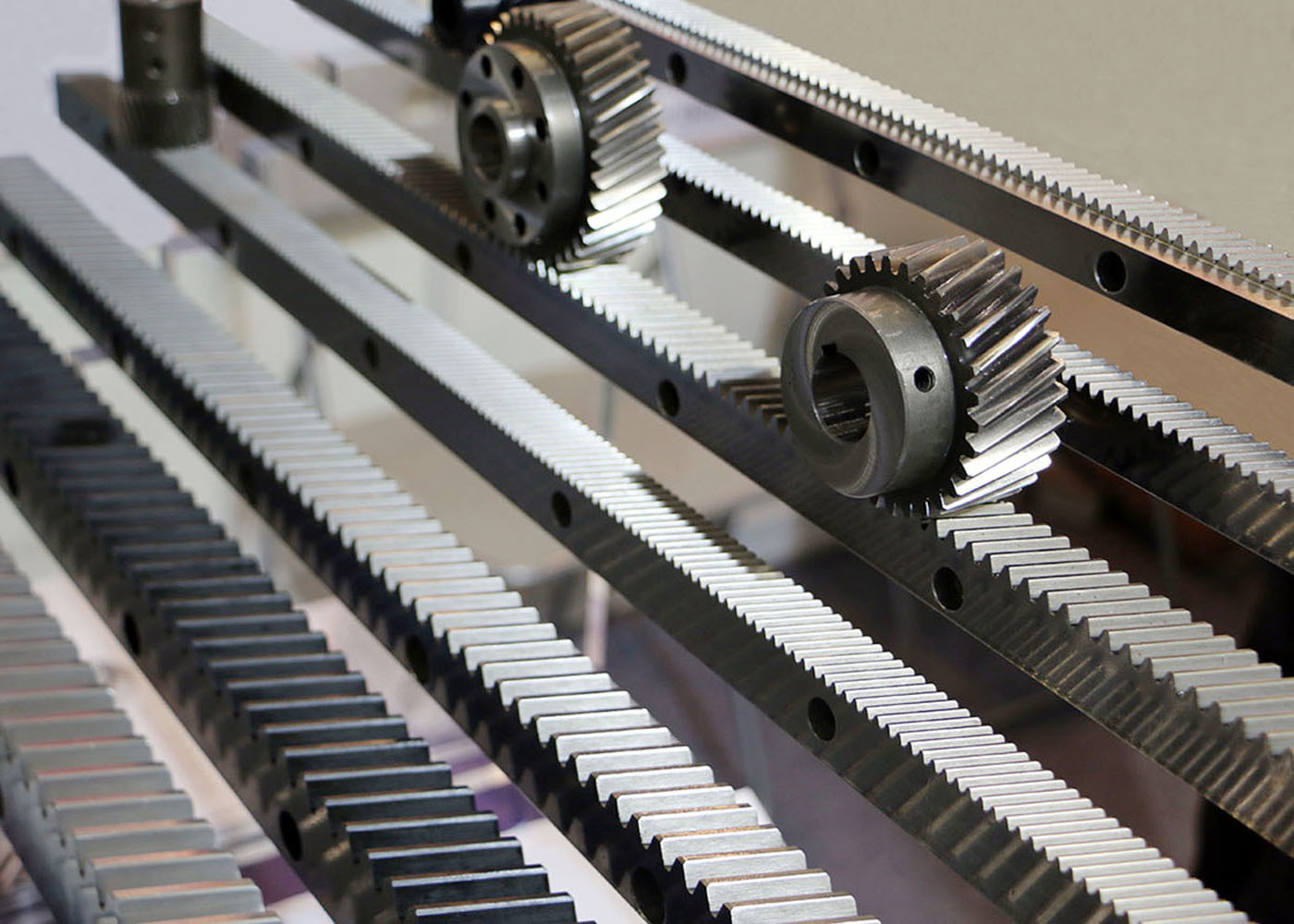

1) 래크 설명
기어 래크는 각 기어 바퀴와 결합하여 회전 기어를 변환하는 기계 부품입니다.
선형 공급 장치로 이동하고 셰프트에서 움직이는 부품으로 기계 에너지를 전송하거나 그 반대의 경우입니다.
2) 랙의 응용
랙과 피니온 조합은 종종 간단한 선형 동작 장치의 일부로 사용됩니다.
수동 또는 모터로 가동되는 축이 선형 운동으로 변환됩니다.
| 제품 | 래크 기어 와 피니언 |
| 주문제조 | √ |
| 기어 프로파일 타입 | 래크 기어 |
| 제조업 | 기어 밀링 |
| 치아 긁는 것 | 필요한 경우 |
| 모듈 (M) | 관습 |
| 치아 수 (Z) | |
| 압력 각 (α) | 20° |
| 납 각 | 관습 |
| 정확도 수준 | ISO 8-9 등급 |
| 열처리 | 인덕션 경화 |
| 표면 경화 | 200-230HB/ 40-45 HRC |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
