| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | RG22081003 |
| 최소 주문 수량: | 50 PC |
| 가격: | $20/ Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 45 일 |
| 지불 조건: | L/C (신용장), 전신환, D/P (지급도 조건), 웨스턴 유니온 |
| 공급 능력: | 2000 세트 / 달 |
| 소재: | 45# | 전체 높이: | 30mm |
|---|---|---|---|
| 길이: | 1100 밀리미터 | 너비: | 24 밀리미터 |
| 기준 치수: | 3 모듈 | 압력각: | 20' |
| 강조하다: | 2.5 모듈 나선형인 랙 앤 피니언,2.5 모듈 랙과 피니언 스티어링,2.5 모듈 랙 앤 피니언을 맞추어주세요 |
||

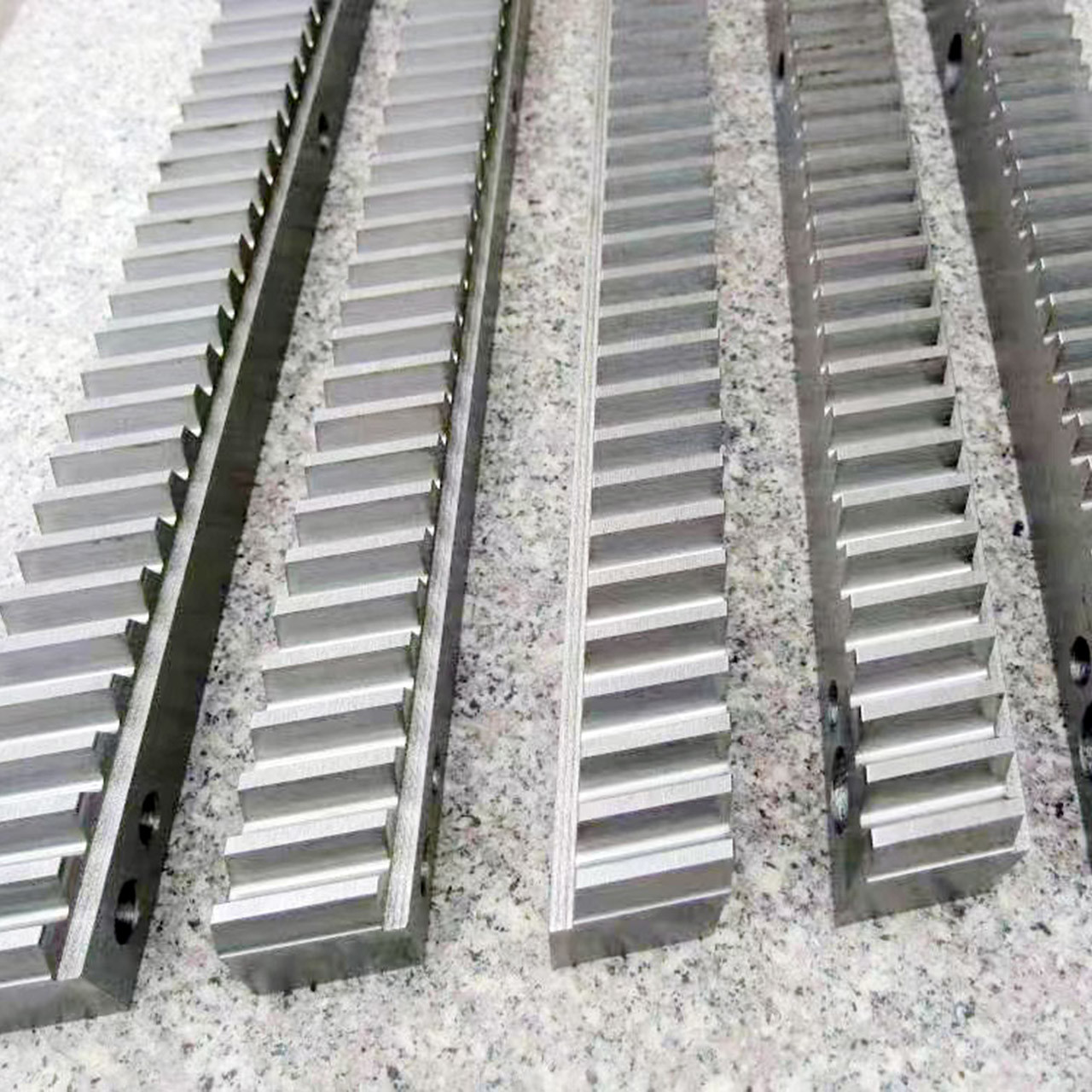

사용자 지정 2.5 모듈 스릴 랙 기어 및 스티어링 시스템에 대한 피니언
40Cr 강철 스퍼 랙 기어 및 자동차 문 응용을위한 피니언
1) 래크 기어 및 피니온의 설명
랙과 피니온은 회전 기어를 변환하는 기어 쌍을 포함하는 선형 액추에이터의 일종입니다.
이 랙 기어와 스퍼 기어의 조합은 일반적으로 래크와 피니온이라고 불린다.
랙과 피니온 조합은 종종 간단한 선형 동작 장치의 일부로 사용됩니다.
수동 또는 모터로 가동되는 것이 선형 운동으로 변환됩니다.
2) 라크 가와 피니온의 기본 기술 데이터
a) 모듈
b) 압력 각
c) 헬릭스 각 (헬릭스 래크 기어와 헬릭스 피니용)
| 제품 | 래크 기어 와 피니언 |
| 주문제조 | √ |
| 기어 프로파일 타입 | 래크 기어 |
| 기어 치아 제조 | 기어 밀링 |
| 기어 치아 깎기 | 필요한 경우 |
| 모듈 (M) | 관습 |
| 치아 수 (Z) | |
| 압력 각 (α) | 20° |
| 헬릭스 각 (β) | 관습 |
| 치아 정확도 | ISO 8-9 등급 |
| 열처리 | 인덕션 경화 |
| 표면 경화 | 200-230HB/ 40-45 HRC |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
