| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | SPG22081103 |
| 최소 주문 수량: | 5개 부분 |
| 가격: | $260/Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 50 dya |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 전신환, 웨스턴 유니온 |
| 공급 능력: | 1500개 부분 / 달 |
| 소재: | 20Cr2Ni4 | DP: | 2.54 |
|---|---|---|---|
| 전면 폭: | 65 | 톱니 개수: | 24 |
| 프로파일 유형: | 직렬 톱니 | 품질 등급: | ISO 6-7 등급 |
| 강조하다: | 20Cr2Ni4 강철 스퍼 기어,정확성 박차는 10 모듈 24T에 기어를 넣습니다,20Cr2Ni4 강철 정확성 스퍼 기어 |
||

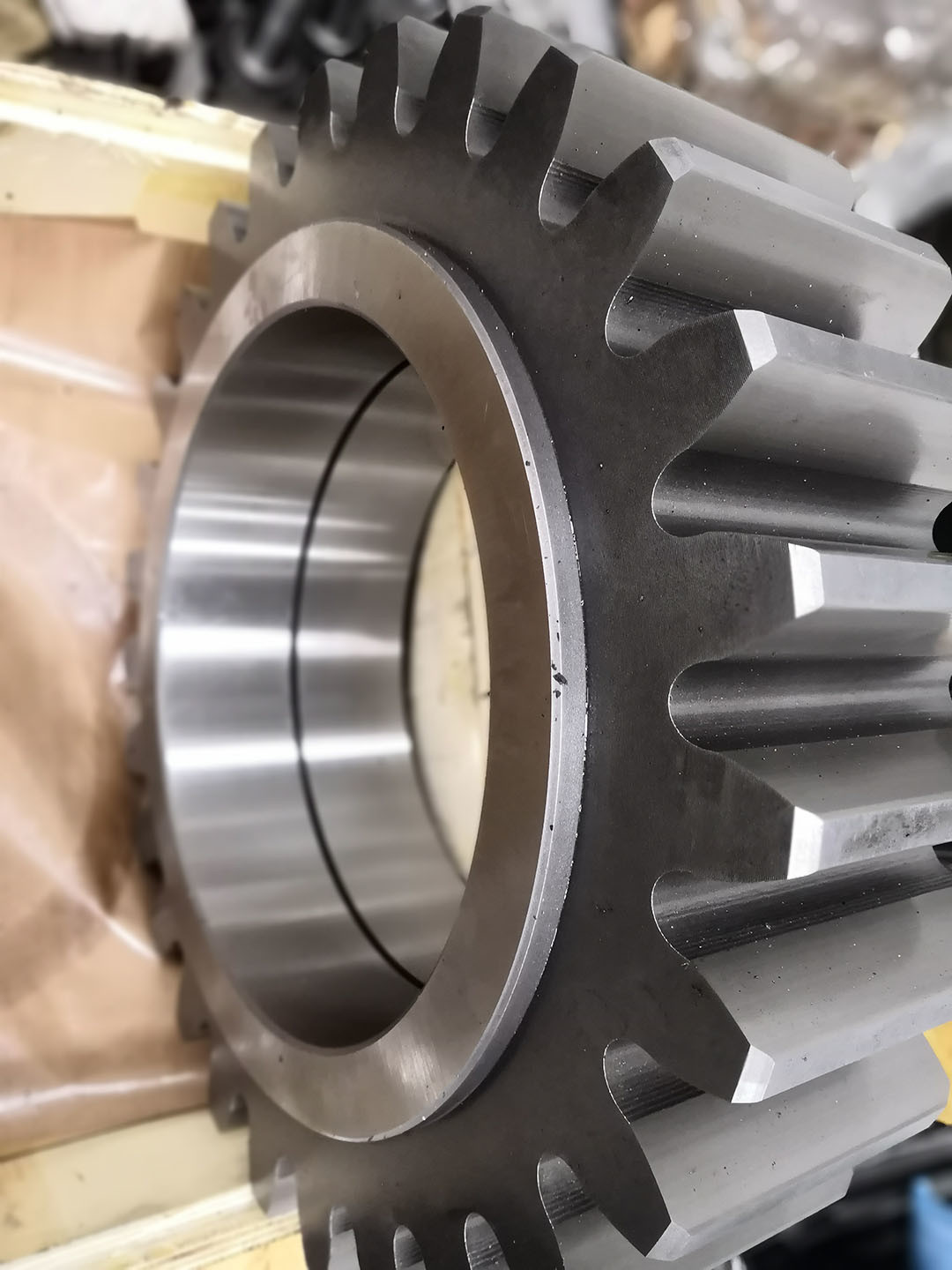

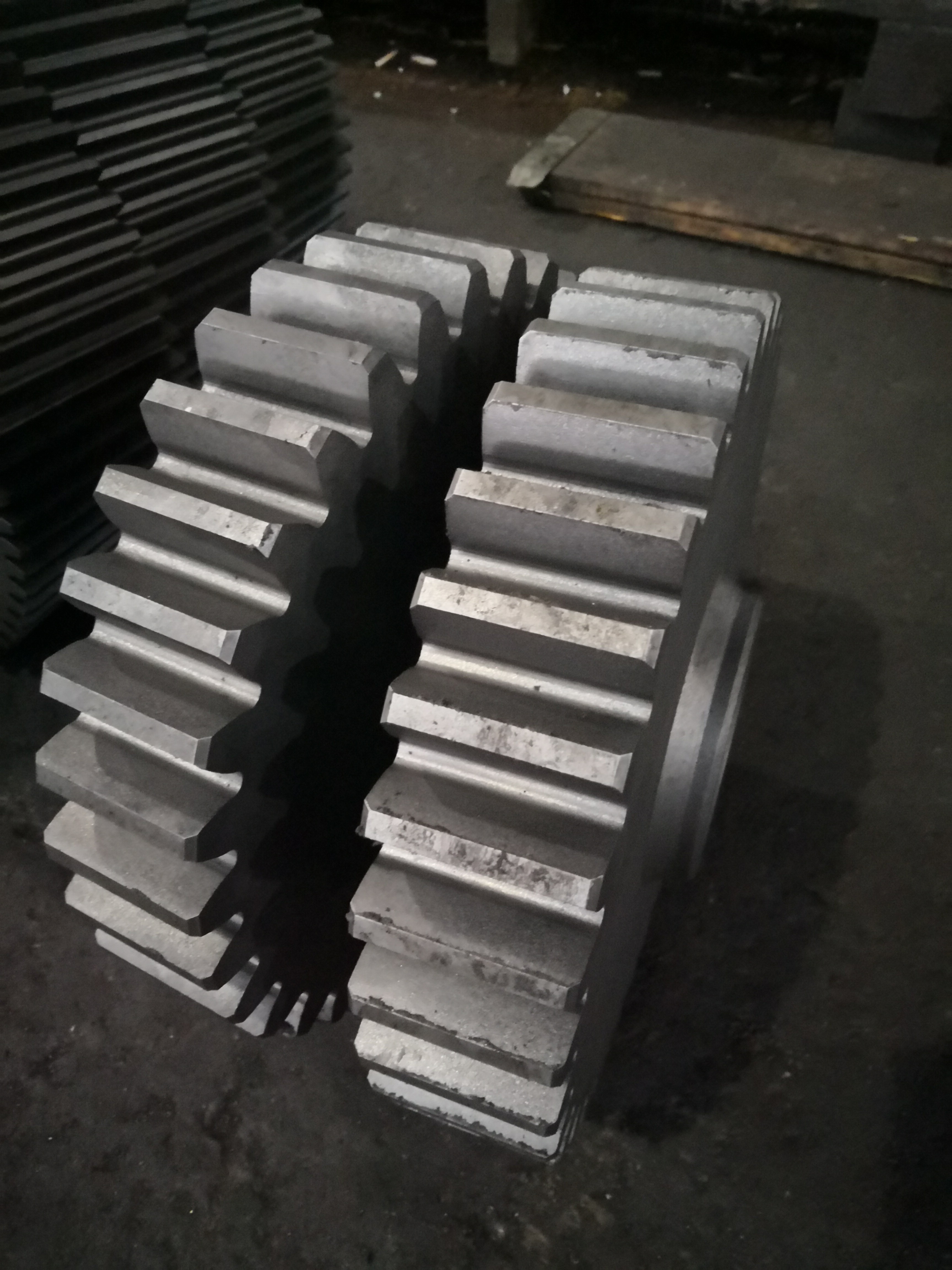

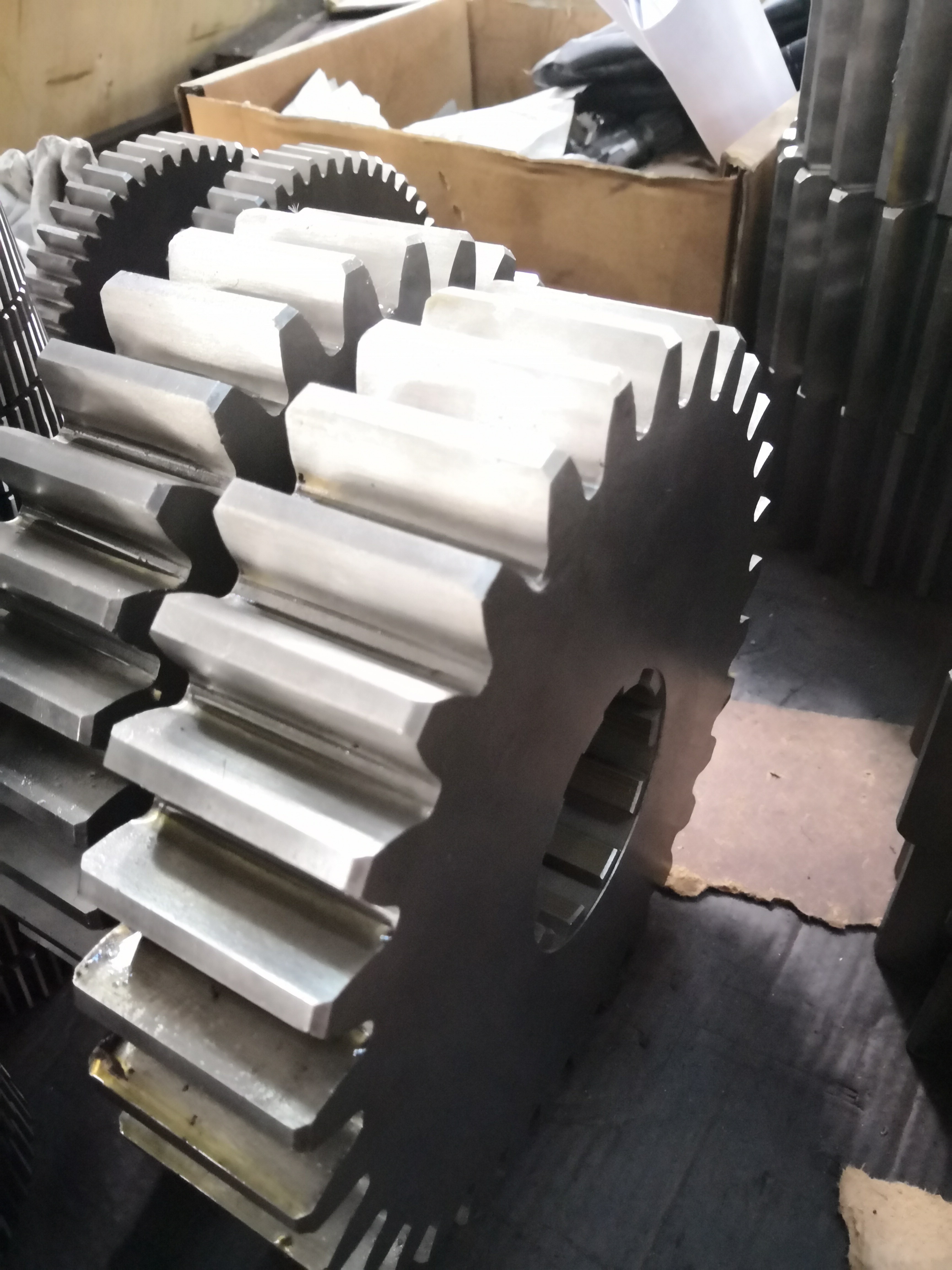

10 모듈 24T 변속기 깎기 전속 속도 감축기 위한 행성 변속기
1) 스퍼 기어 종류
스퍼 기어에는 두 가지 주요 유형이 있습니다. 외부 및 내부.
외부 기어에는 치아가 절단되어 있습니다. 실린더의 외부 표면에
두 개의 외부 기어들이 서로 얽혀서 반대 방향으로 회전합니다.
그러나 내부 기어들은 실린더의 내부 표면에 치아가 잘려져 있다.
외부 기구 내부 기어 안에 위치하고 기어가 같은 방향으로 회전합니다.
셰프트가 위치하기 때문에 더 가깝게 묶여 있으면, 내부 변속기 집합체는 외부 변속기 집합체보다 더 컴팩트합니다.
내장용 기어 주로 행성 기어 드라이브에 사용된다.
| 제품 | 스퍼 기어 |
| 주문제조 | √ |
| 기어 프로파일 타입 | 실린더식 기어 |
| 기어 치아 제조 | 기어 호빙 |
| 기어 치아 깎기 | √ |
| 모듈 (M) | 10 |
| 치아 수 (Z) | 24 |
| 압력 각 (α) | 20° |
| 헬릭스 각 (β) | 0° |
| 치아 정확도 | ISO 6-7 등급 |
| 열처리 | 탄소화 |
| 표면 경화 | 58-62 HRC |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
