| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | SPG22081302 |
| 최소 주문 수량: | 5개 부분 |
| 가격: | $260/Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 50 dya |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 전신환, 웨스턴 유니온 |
| 공급 능력: | 1500개 부분 / 달 |
| 소재: | 20Cr2Ni4 | 기준 치수: | 14 |
|---|---|---|---|
| 전면 폭: | 90 | 톱니 갯수: | 17 |
| 층심 지름: | 238 | 스플라인형: | 직사각형 스플라인 |
| 강조하다: | 16 모듈 31T 직선이발원통치차,원통 직선이발원통치차,기어장치 전송에서 31T 스퍼 기어 |
||

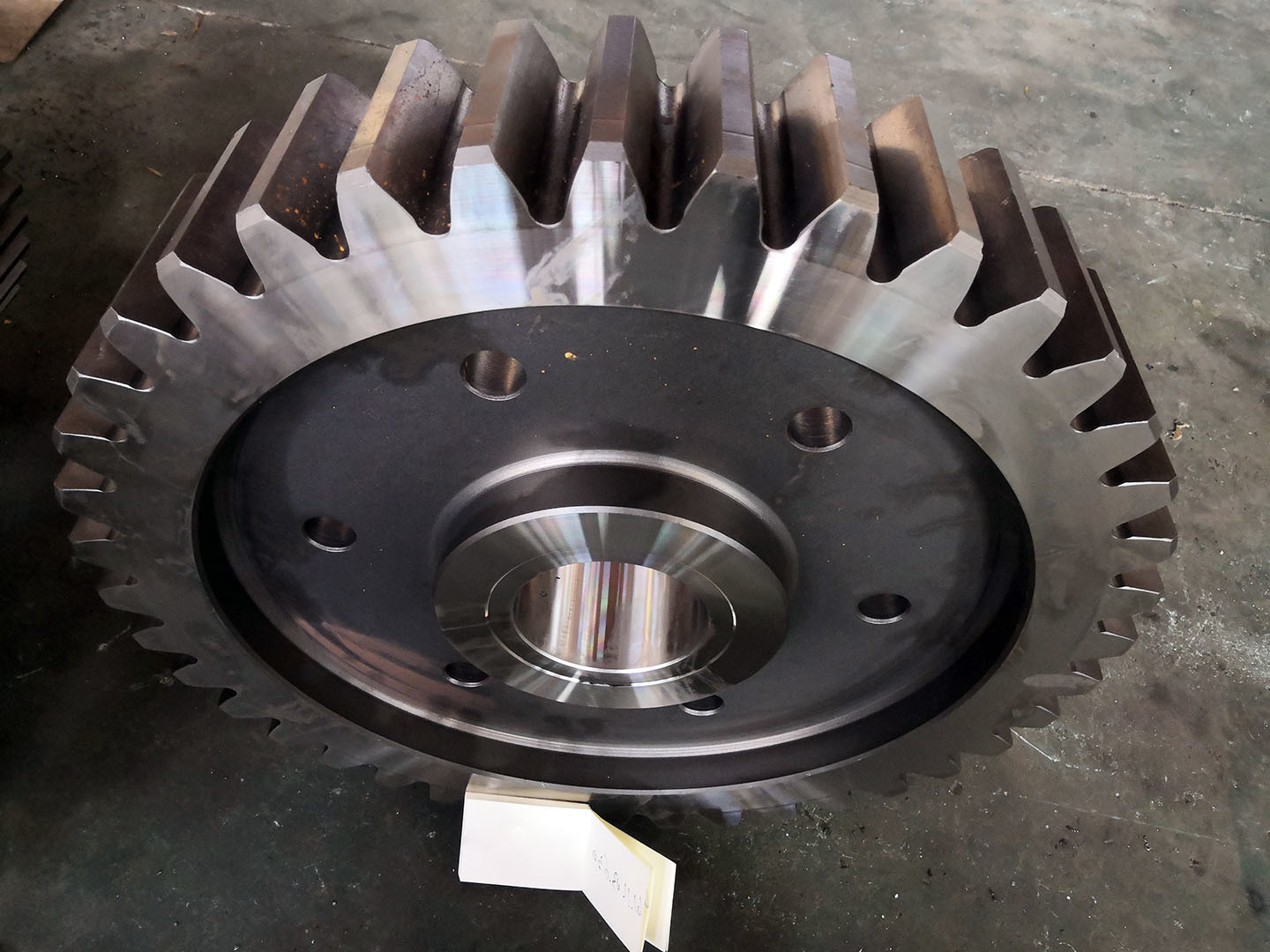

16 모듈 31T 변속기 썰기 행성 구동 스퍼 변속기 변속기
1) 스퍼 기어 의 특징
이 특징은 직렬, 평행 치아의 간단한 구조입니다.
중앙 구멍이 있는 실린더 바디가 셰프트 위에 들어갑니다.
스퍼 기어는 실린더 기어로 분류됩니다.
gigi의 치아 표면은 축에 평행하기 때문에 장착된 샤프트의 경우, 축 방향으로 추진력이 발생하지 않습니다.
2) 스퍼 기어 제조
스퍼 기어 기어는 기어 표면을 변경하지 않고 구덩이를 둘러싼 기어 바디를 두꺼워하는 힙으로 가공됩니다.
중앙 구멍은 또한 스퍼 기어가 스플라인 또는 키 셰프트에 맞도록 뚫을 수 있습니다.
| 제품 | 스퍼 기어 |
| 주문제조 | √ |
| 기어 프로파일 타입 | 실린더식 기어 |
| 기어 치아 제조 | 기어 호빙 |
| 기어 치아 깎기 | √ |
| 모듈 (M) | 14 |
| 치아 수 (Z) | 17 |
| 압력 각 (α) | 20° |
| 헬릭스 각 (β) | 0° |
| 치아 정확도 | ISO 6-7 등급 |
| 열처리 | 탄소화 |
| 표면 경화 | 58-62 HRC |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
