| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | YZSPG22082101 |
| 최소 주문 수량: | 5개 부분 |
| 가격: | $150/Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 55 일 |
| 지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온 |
| 공급 능력: | 2000 부분 / 달 |
| 종류: | 스타 스프로킷 | 스플라인 너비: | 10 |
|---|---|---|---|
| 최소 직경: | 137 | 주요 지름: | 150 |
| 품질 등급: | ISO 8 등급 | 소재: | DIN 17CrNiMo6 |
| 강조하다: | 17CrNiMo6 전송 스타 필름의 구멍이 걸리는 톱니바퀴,내부 각전과 스타 필름의 구멍이 걸리는 톱니바퀴,변속 기어 스타 필름의 구멍이 걸리는 톱니바퀴 |
||
1)평행 스프라인/직면 스프라인 설명
평행 스플라인은 직선과 평행 치아 측면을 가지고 있으며 다양한 표준 치아 수가 다를 수 있습니다.
4에서 12까지. 그들은 더 높은 토크를 전송 할 수 있습니다.
프로파일 지름의 작은에서 큰 치아 두께가 있지만 스트레스로 인한 피로로 실패 할 수 있습니다.
옆구리의 뿌리에 집중됩니다.

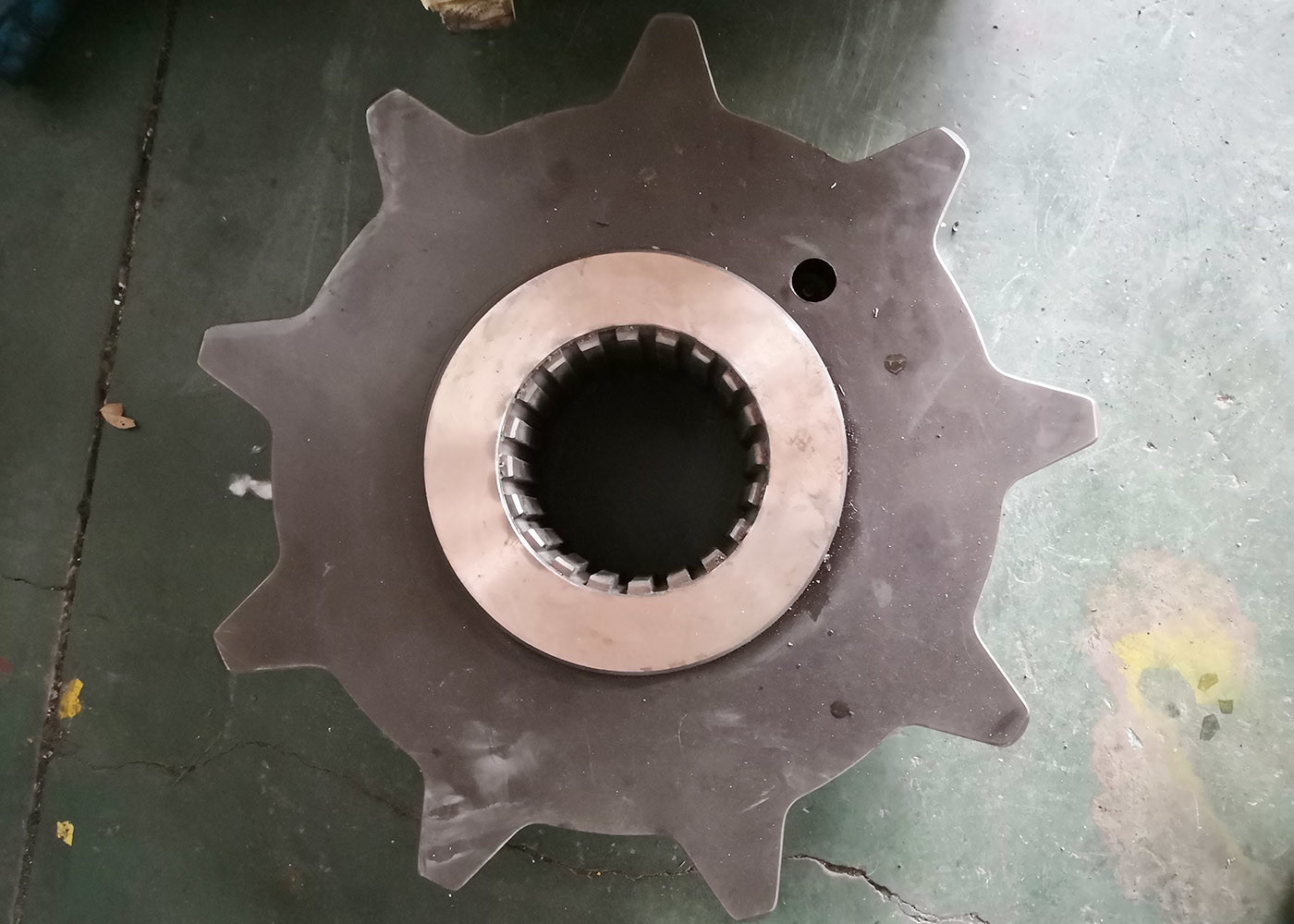

| 제품 | 스타 스프로켓 |
| 주문제조 | √ |
| 기어 프로파일 타입 | 내부 스프라인 |
| 기어 치아 제조 | 기어 모양 |
| 기어 치아 깎기 | |
| 단단함 | ≥51 HRC |
| 단단 한 깊이 | 10.4~1.8mm |
| 압력 각 (α) | 20° |
| 헬릭스 각 (β) | 0° |
| 치아 정확도 | ISO 8등급 |
| 열처리 | 탄소화 |
| 무게 | 89kg |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
