| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | POM2022082101 |
| 최소 주문 수량: | 2개 세트 |
| 가격: | $2/ Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 62 일 |
| 지불 조건: | 전신환, L/C (신용장) |
| 공급 능력: | 500은 / 달에서 설정합니다 |
| 모듈: | 1 | 톱니 개수: | 14 |
|---|---|---|---|
| 나사각: | 20' | 소재: | 40Cr |
| 방향: | 왼손 | 전체 높이: | 11.25 |

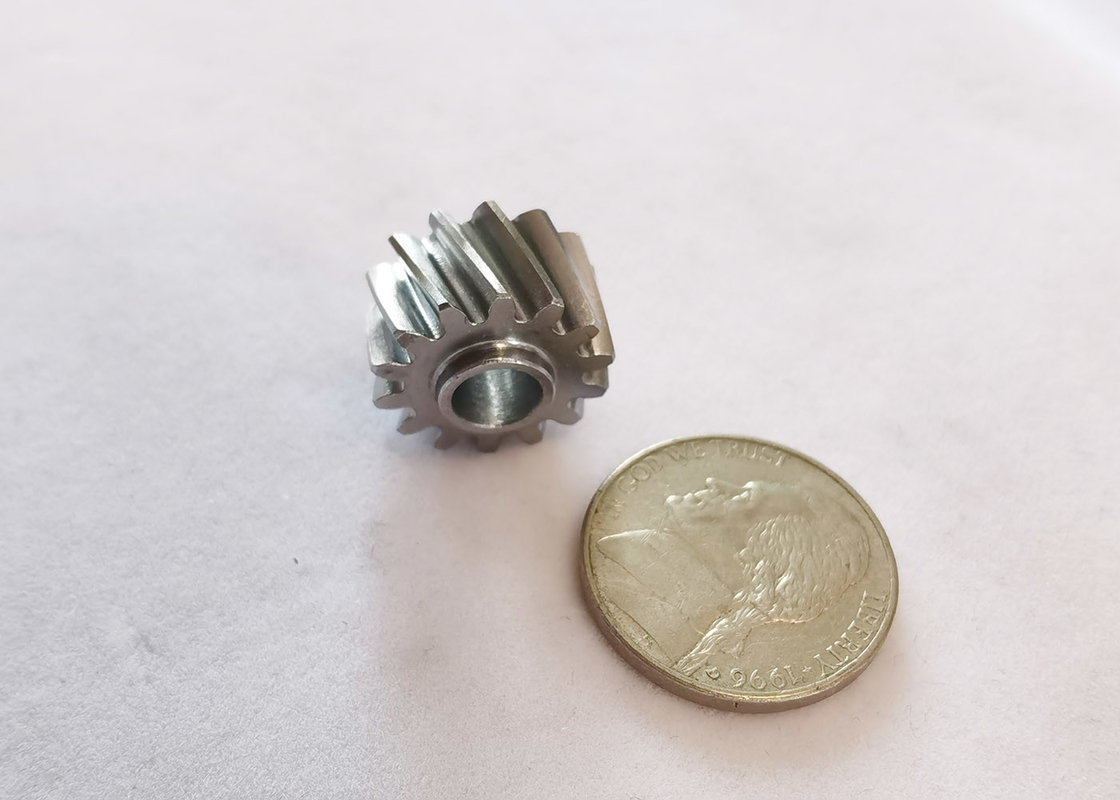

| 강조하다: | 40Cr 강철 헬리컬 피니언 기어,1 모듈 14T 변속 기어,40Cr 강철 14T 나선형인 변속 기어 |
||
1) 나선용 기어에 대한 설명
앵글 치아들은 기어 치아보다 더 점진적으로 얽혀 더 부드럽고 조용하게 달릴 수 있습니다.
평행 나선용 기어와 함께, 각 쌍의 치아들은 먼저 기어 바퀴의 한 쪽의 단 한 지점에서 접촉합니다.
접촉의 움직이는 곡선은 다음 최대까지 치아 얼굴에 걸쳐 점차 성장하고 치아까지 후퇴
반대편의 단 한 지점에서 접촉을 끊어야 합니다.
| 제품 | 헬리컬 기어 |
| 주문제조 | √ |
| 소재 | 40Cr |
| 기어 치아 제조 | 기어 호빙 |
| 기어 치아 깎기 | |
| 치아 수 (Z) | 16 |
| 압력 각 (α) | 20° |
| 헬릭스 각 (β) | 20° |
| 치아 정확도 | ISO 7급/ AGMA 11급 |
| 열처리 | 탄소화 |
| 표면 경화 | 58-62 HRC |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
