| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | GS2022082105 |
| 최소 주문 수량: | 5 PC |
| 가격: | $2/ Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 62 일 |
| 지불 조건: | 전신환, L/C (신용장) |
| 공급 능력: | 500은 / 달에서 설정합니다 |
| 모듈: | 2 | 기어 타입: | 나선형 기어 |
|---|---|---|---|
| 나사각: | 15° | 소재: | 20CrMnTi |
| 압력각: | 20' | 외부 지름: | 152 밀리미터 |
| 강조하다: | 20CrMnTi 오른손의 나선형 기어,속도 저감기를 위한 나선형 기어,2개 모듈 오른손 나선형 기어 |
||

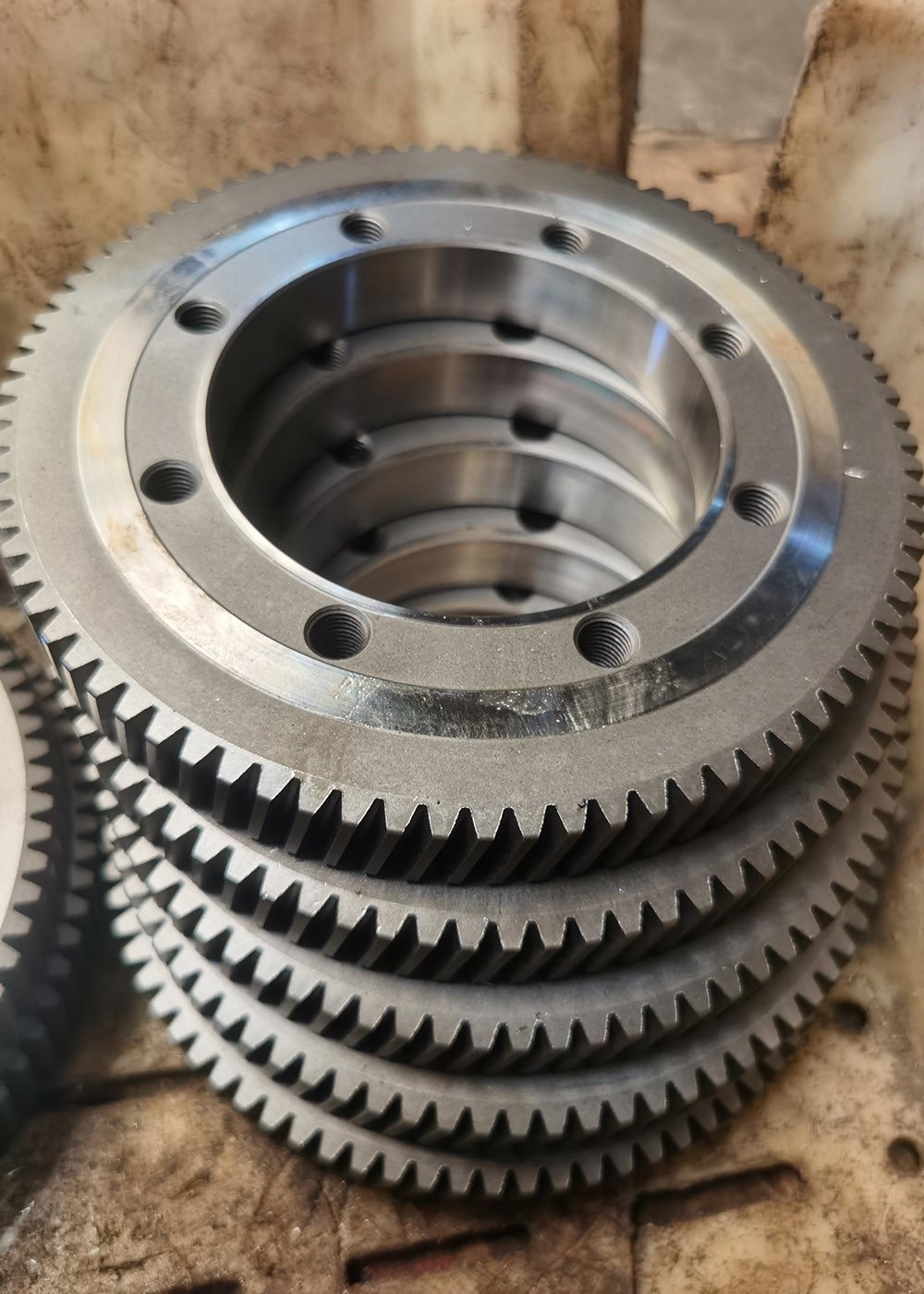

1) 헬리컬 기어 설명
헬리컬 기어 는 주로 속도 를 줄이고 토크 를 증가 시키기 위해 사용 되는 전력 전달 기구 이다
회전축 사이에 있습니다. 근본적으로 그들은 두 가지 형태로 나눌 수 있습니다.
평행 부품과 평행하지 않은 부품 사이의 전력을 전송하는 부품, 일반적으로 도입
횡축 기어처럼. 섹션 뷰에서 나선 기어는 스퍼 기어와 같은 동화 치아 모양을 가지고 있지만,
이 각은 헬릭스 각로 도입됩니다.
| 제품 | 헬리컬 기어 |
| 주문제조 | √ |
| 소재 | 20CrMnTi |
| 제조업 | 기어 호빙 |
| 치아 긁는 것 | √ |
| 모듈 (M) | 2 |
| 치아 수 (Z) | 14 |
| 압력 각 (α) | 20° |
| 헬릭스 각 (β) | 20° |
| 정확도 수준 | ISO 7급/ AGMA 11급 |
| 열처리 | 탄소화 |
| 표면 경화 | 58-62 HRC |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
