| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | GS2022082103 |
| 최소 주문 수량: | 2개 세트 |
| 가격: | $2/ Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 62 일 |
| 지불 조건: | 전신환, L/C (신용장) |
| 공급 능력: | 500은 / 달에서 설정합니다 |
| 기준 치수: | 2 | 스플라인형: | 인벌류트 스플라인 |
|---|---|---|---|
| 압력각: | 30' | 소재: | 20CrMnTi |
| 열처리: | 침탄 | 길이: | 272 |
| 강조하다: | 17CrNiMo6 강철 인벌류트 스플라인 샤프트,2 모듈 인벌류트 스플라인 샤프트,17CrNiMo6 강철 인벌류트 샤프트 |
||

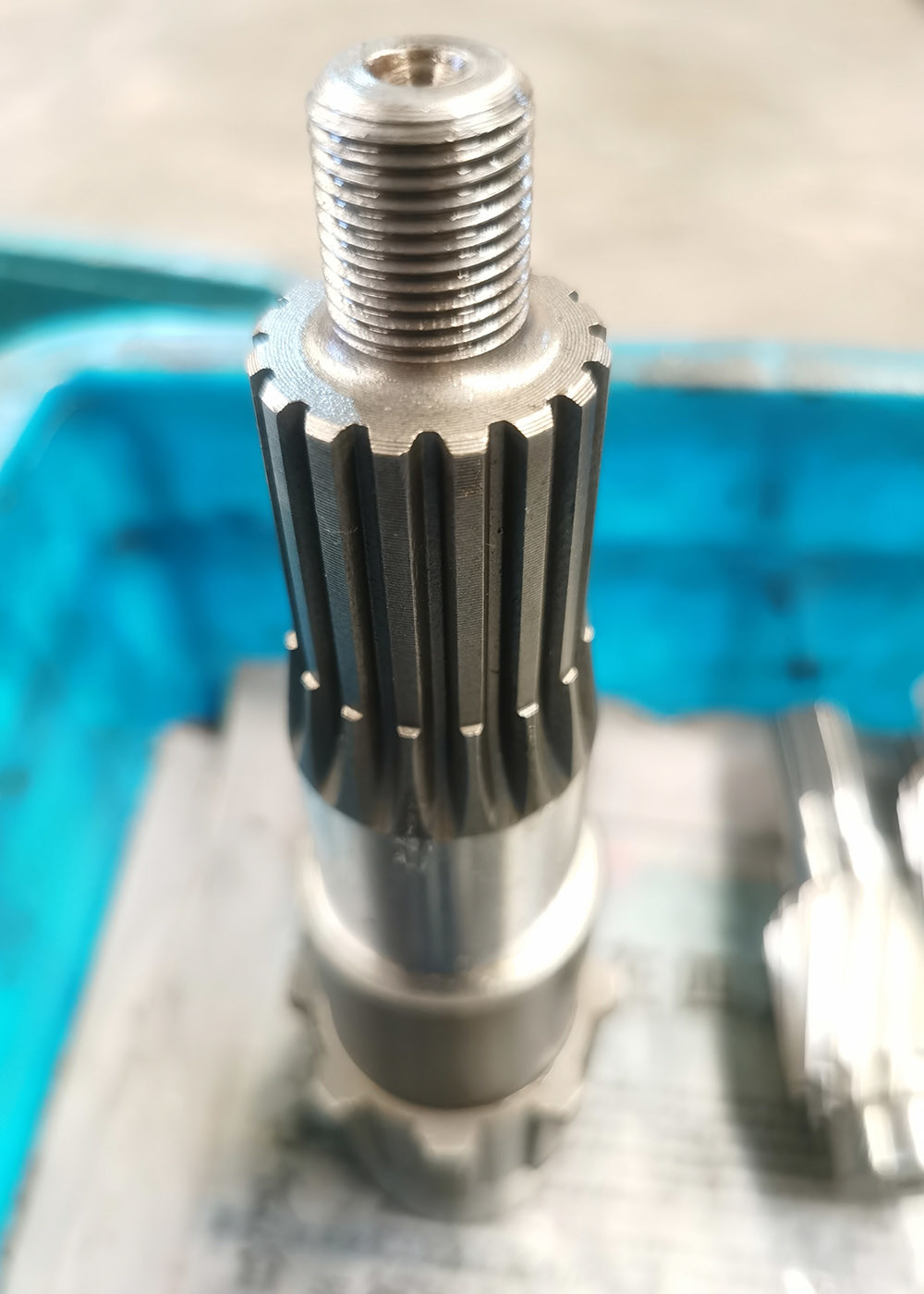

2 모듈 17CrNiMo6 스틸 인플루트 스플라인 샤프트 전송 샤프트
1) 스플라인 샤프트의 응용
a) 기어와 롤리 같은 기계적 변속기 요소는 셰프에서 제거해야 할 수 있습니다.
전력 전송 시스템으로
b) 가속 시스템의 상대적인 축적 움직임은 속도와 같은 기능적 목적을 위해 필요합니다.
저축기 및 클러치
c) 높은 토크 전송이 필요합니다.
| 제품 | 헬리컬 기어 |
| 주문제조 | √ |
| 소재 | 17crNiMo6 |
| 기어 치아 제조 | 스프라인 호빙 |
| 기어 치아 깎기 | √ |
| 모듈 (M) | 2 |
| 치아 수 (Z) | |
| 압력 각 (α) | 30° |
| 헬릭스 각 (β) | 20° |
| 치아 정확도 | ISO 7급/ AGMA 11급 |
| 열처리 | 탄소화 |
| 표면 경화 | 58-62 HRC |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
