| 원래 장소 | 중국 |
| 브랜드 이름 | YIZGEAR |
| 모델 번호 | GS2022082106 |

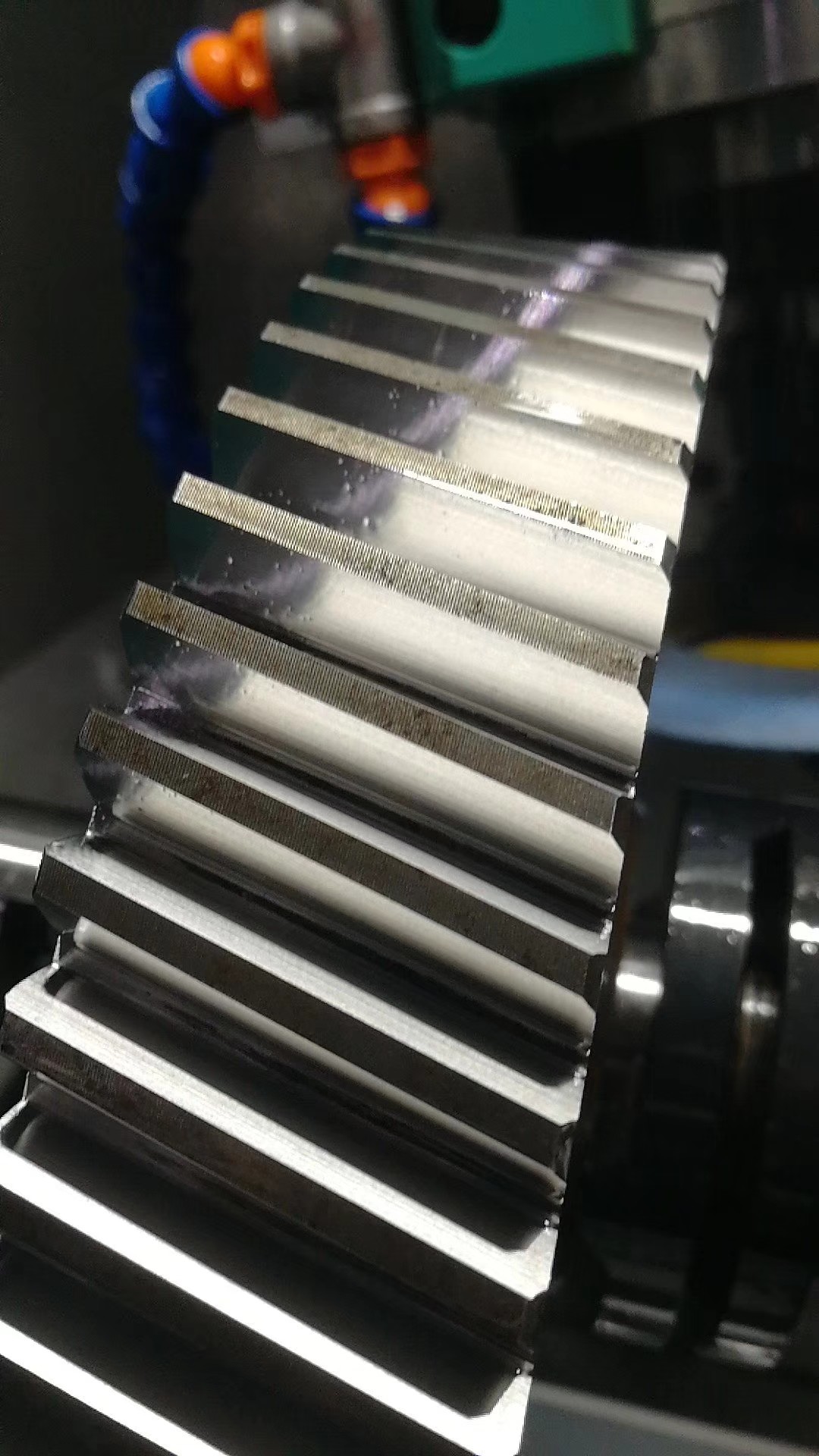

2 모듈 20CrMnTi 스틸 오른쪽 손 기어 가쇄 스크롤 기어 속도 감소기

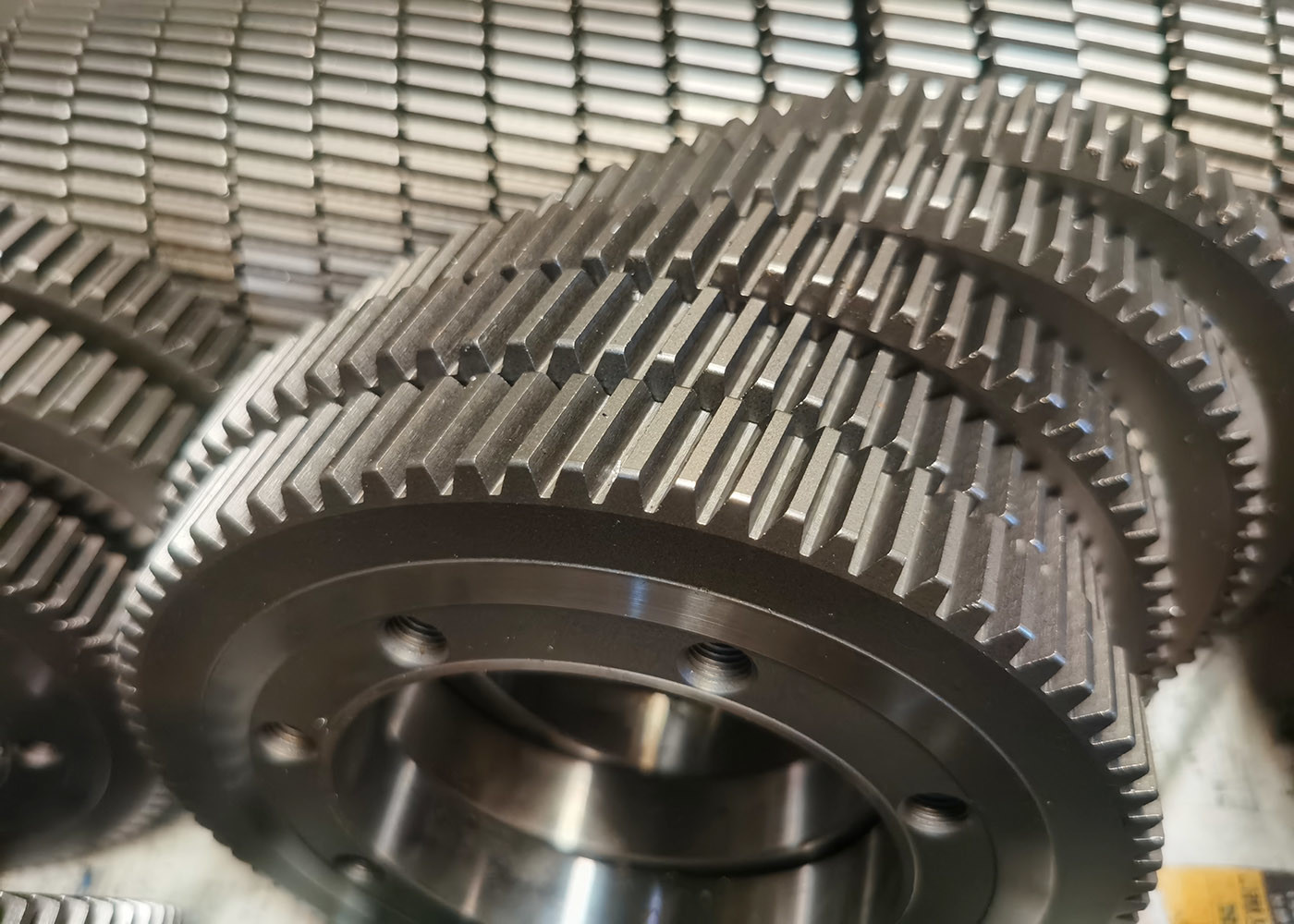

1) 헬리컬 기어 설명
헬리컬 기어에는 셰프트에 특정 각도로 놓인 특별한 이빨이 있다.
이것은 더 기능 중에 한 개의 치아가 접촉하는 것보다 더 많은 부하를 견딜 수 있도록 하는 장비입니다.
이 구성은 또한 스펄어 기어보다 더 조용하고 부드럽게 작동하는 나선 기어를 허용합니다. 이빨 사이의 부하 분배
| 제품 | 헬리컬 기어 |
| 주문제조 | √ |
| 소재 | 20CrMnTi |
| 제조업 | 기어 호빙 |
| 치아 긁는 것 | √ |
| 모듈 (M) | 2 |
| 치아 수 (Z) | 관습 |
| 압력 각 (α) | 20° |
| 납 각 | 20° |
| 정확도 수준 | ISO 7급/ AGMA 11급 |
| 열처리 | 탄소화 |
| 표면 경화 | 58-62 HRC |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
