| 원래 장소 | 중국 |
| 브랜드 이름 | YIZGEAR |
| 모델 번호 | SPG22082602 |

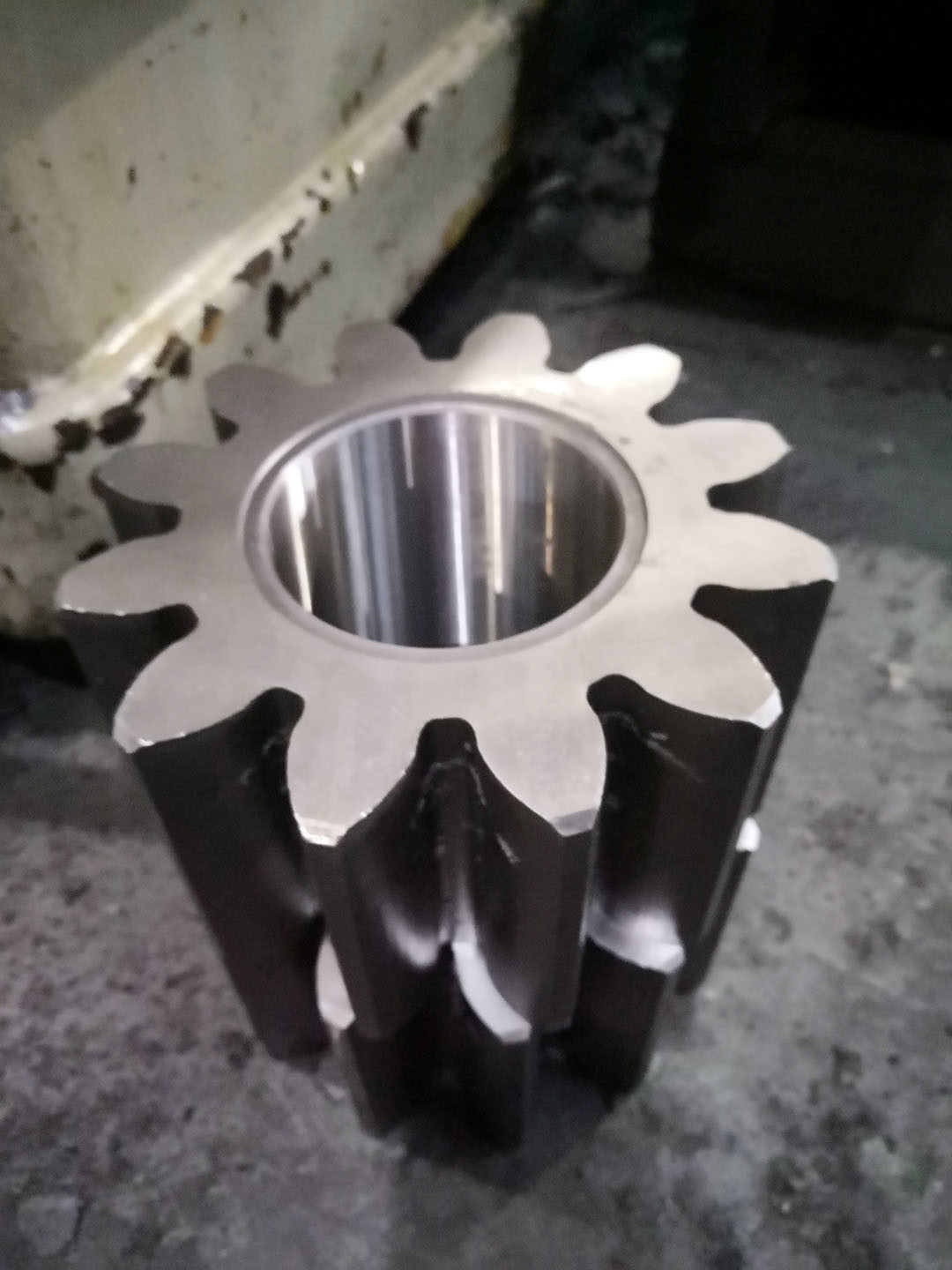

변속기 부품 10 모듈 12T 스퍼 기어 지구 태양 기어 행성 적도기
1) 직선거동장치의 설명
직지동차는 가장 흔하고 또한 가장 간단합니다.
직선 치아를 가동기의 축에 평행하게 만들어.
가장 간단한 디자인이기 때문에 설계와 제조가 가장 쉽기 때문에 가장 경제적인 기어입니다.
직렬 기어가 부드럽거나 조용한 기어인지 모르겠지만 매우 효율적이고 많은 전력을 생산합니다.
느린 속도로 잘 작동하지만 더 높은 속도로 진동하고 소음을 내는 경향이 있습니다.
| 제품 | 스퍼 기어 |
| 주문제조 | √ |
| 기어 프로파일 타입 | 실린더식 기어 |
| 기어 치아 제조 | 기어 호빙 |
| 기어 치아 깎기 | √ |
| 모듈 (M) | 10 |
| 치아 수 (Z) | 12 |
| 압력 각 (α) | 20° |
| 헬릭스 각 (β) | 0° |
| 치아 정확도 | ISO 6-7 등급 |
| 열처리 | 탄소화 |
| 표면 경화 | 58-62 HRC |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
