| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | IG22083101 |
| 최소 주문 수량: | 1개 부분 |
| 가격: | $2000.0/Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 55 일 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 전신환, 웨스턴 유니온 |
| 공급 능력: | 500개 부분 / 달 |
| 소재: | 42CrMo/AISI 4140 | 톱니 갯수: | 157 |
|---|---|---|---|
| 압력각: | 20' | 정확성: | ISO 8-9 등급 |
| 모듈: | 10 | 무게: | 380kg |
| 강조하다: | 10 모듈 환형 기어장치,내부 인벌류트 기어 42CrMo,고리 모양 내부 인벌류트 기어 |
||

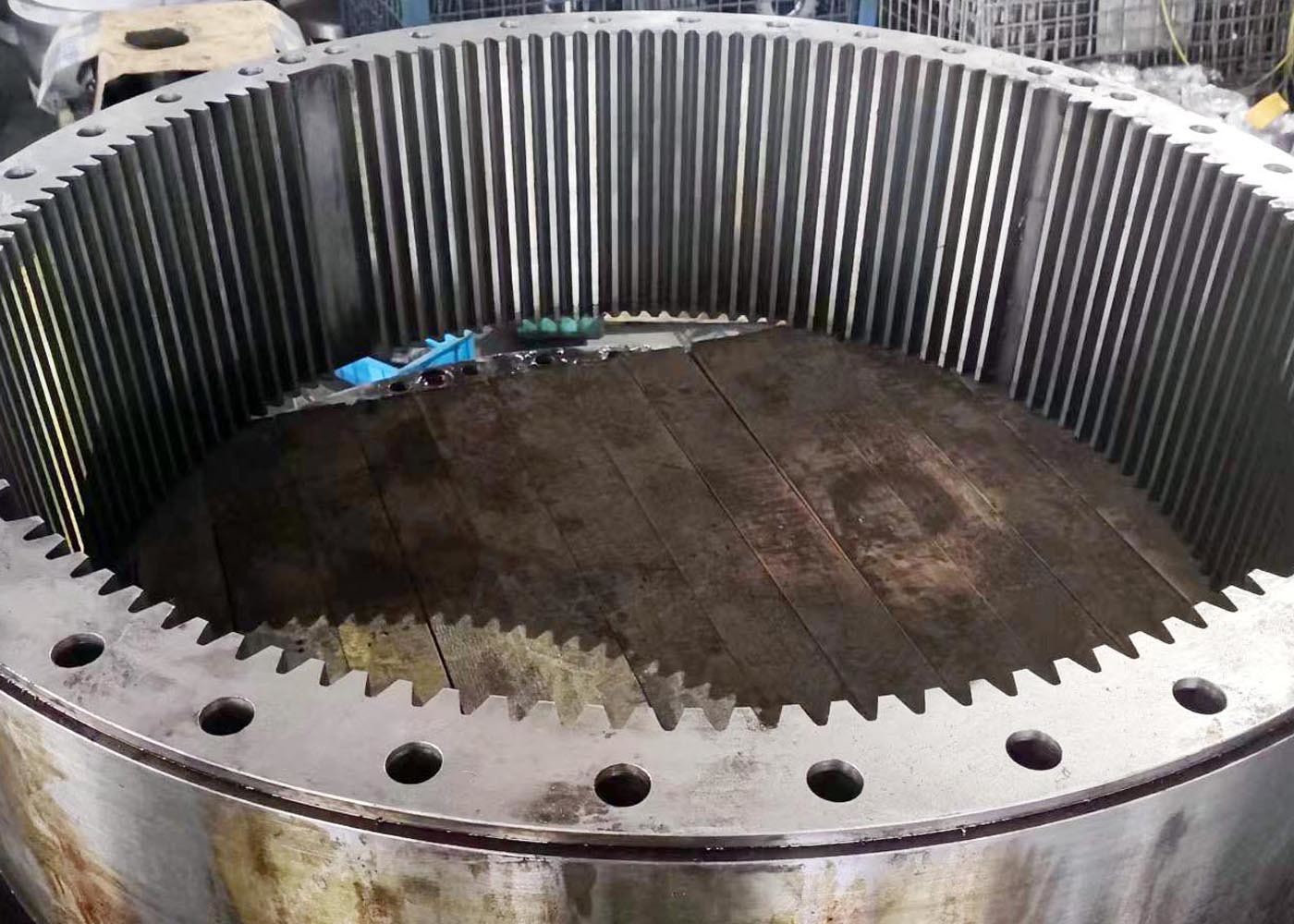

변속기 10 모듈 내부 고리 기어 원형 기어 행성 기어 시스템
1) 내부 장비의 응용
내부 변속기의 가장 인기있는 용도는 행성 변속기 열차 또는 운반기로 구성된 변속기 감소기용입니다.
몇 개의 스퍼 기어, 행성 기어와 중앙에 태양 기어라고 불리는, 내부 기어 안에 회전.
2) 내부 장비의 설명
내부 기어 는 외부 기어 동안 실린더의 내부 지름에서 생성되는 기어 치아입니다.
기어 치아가 부품의 외부 지름에 생성됩니다.
| 제품 | 내부 장비 |
| 주문제조 | √ |
| 기어 프로파일 타입 | 실린더 기어 |
| 기어 치아 제조 | 기어 모양 |
| 기어 치아 깎기 | 필요한 경우 |
| 모듈 (M) | 관습 |
| 치아 수 (Z) | 관습 |
| 압력 각 (α) | 관습 |
| 헬릭스 각 (β) | 관습 |
| 치아 정확도 | ISO 8-9 등급 |
| 열처리 | 소화 및 온도 펌핑/ 인덕션 경화 |
| 단단함 | 230-260 HB |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
