| 원래 장소 | 중국 |
| 브랜드 이름 | YIZGEAR |
| 모델 번호 | GS2023032401 |

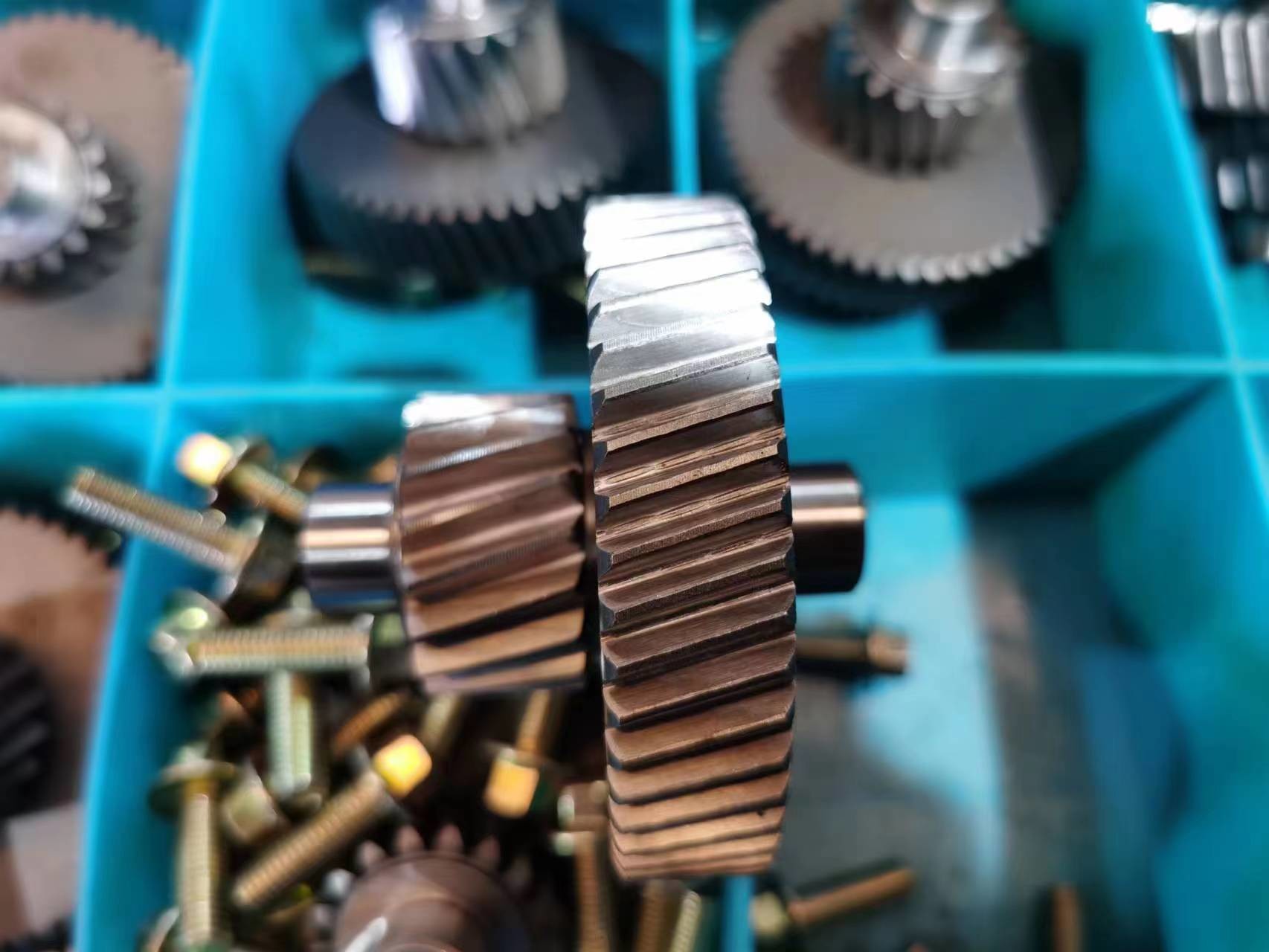

저탄소 합금 강철 정밀 의료 응용 듀플렉스 나선 기어
재료: 저탄소 합금강 20CrMnTi
변속기 치아의 거칠성 Ra 1.6
품질 ISO 6-7 등급 (ISO 1328)
압력 각: 20°
표면 너비 20/35mm
1) 복제용 기어의 특징
이중 기어 두 가지 다른 유형의 기어, 예를 들어 스퍼 기어와 스퍼 기어, 스퍼 기어 및 나선 기어.
2) 피니언 장비의 설명
피니언 기어는 항상 작은 크기의 변속기를 언급했습니다. 작은 모듈과 지름이 있는 변속기.
콤팩트 디자인 기어박스 및 전력 전송 시스템에 사용되는 피니언 기어
| 제품 | 듀플렉스 헬리컬 기어 |
| 주문제조 | √ |
| 소재 | 20CrMnTi |
| 기어 치아 제조 | 기어 밀링 |
| 기어 치아 깎기 | √ |
| 모듈 (M) | 2 |
| 치아 수 (Z) | |
| 압력 각 (α) | 20° |
| 헬릭스 각 (β) | 18° |
| 치아 정확도 | ISO 7급/ AGMA 11급 |
| 열처리 | 탄소화 |
| 표면 경화 | 58-62 HRC |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
