| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | GS23032502 |
| 최소 주문 수량: | 2개 부분 |
| 가격: | $90/ Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 62 일 |
| 지불 조건: | 전신환, L/C (신용장) |
| 공급 능력: | 500개 세트 / 달 |
| 기준 치수: | 6 | 스플라인형: | 인벌류트 스플라인 |
|---|---|---|---|
| 압력각: | 30' | 기어 톱니 개수: | 32 |
| 열처리: | 침탄 | 표준: | DIN 5480 |
| 강조하다: | 강철 인벌류트 스플라인 샤프트를 만들기,DIN 5480 인벌류트 스플라인 샤프트,6M 복잡한 스플라인 축 |
||

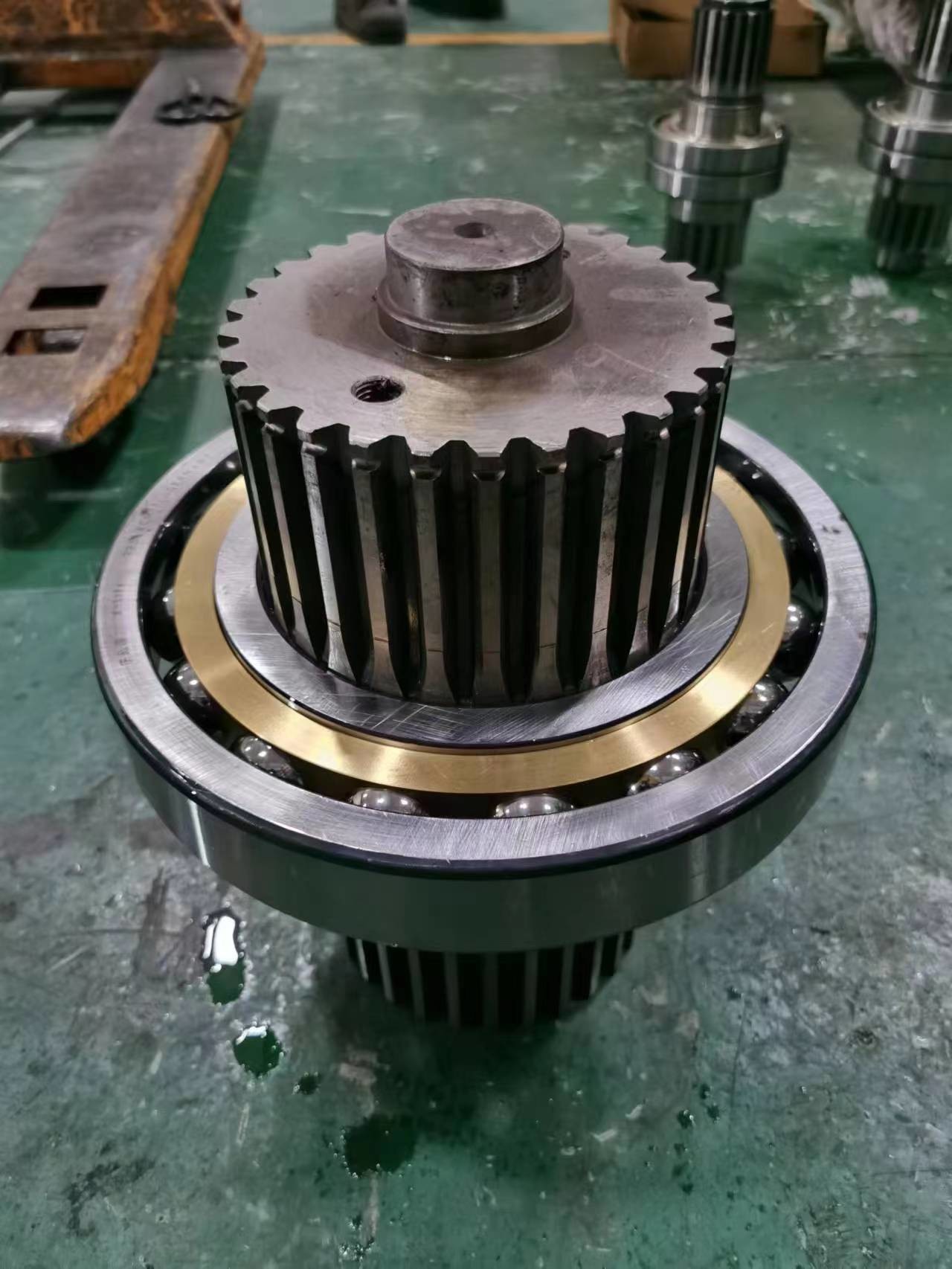

DIN 5480 6M 32T 광산 장비용 스플라인 샤프트 인플루트
치아 수: 32개
압력 각: 30°
표준 DIN 5480
표면 너비: 80mm
피치 직경: 4.2333
직경 피치: 192mm
직경 크기 1974
작은 지름: 185.4
| 제품 | 스플라인 셰프트 |
| 주문제조 | √ |
| 소재 | 17crNiMo6 |
| 기어 치아 제조 | 스프라인 호빙 |
| 기어 치아 깎기 | √ |
| 모듈 (M) | 2 |
| 치아 수 (Z) | |
| 압력 각 (α) | 30° |
| 헬릭스 각 (β) | 20° |
| 치아 정확도 | ISO 7급/ AGMA 11급 |
| 열처리 | 탄소화 |
| 표면 경화 | 58-62 HRC |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
