| 원래 장소 | 중국 |
| 브랜드 이름 | YIZGEAR |
| 모델 번호 | GS23051201 |

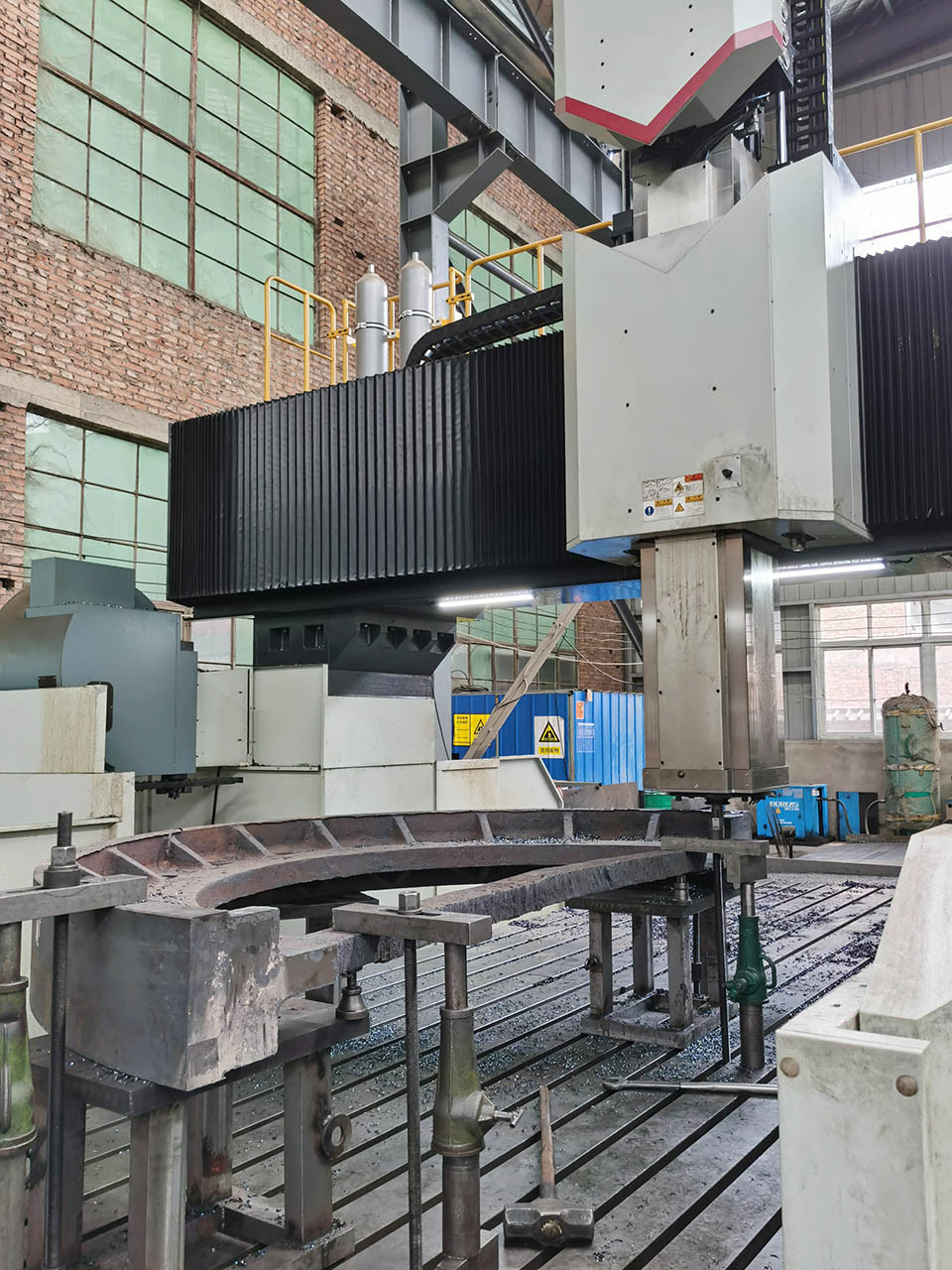

두 개의 세그먼트를위한 인접한 표면 밀링 작업
이 장비는 두 개의 세그먼트로 설계되었습니다
두 세그먼트는 전체 원의 기어 링으로 조립됩니다
이 두 세그먼트는 운송 편의 작업을 더 쉽게 할 수 있습니다.
접해있는 표면은 두 세그먼트가 잘 연결 될 수 있는지 확인하기 위해 밀링 작업 중입니다.
보통 Q&T 열처리만 하는 왕관 기어
짝짓기 피니언 기어 인덕션 완화 열 처리 할 수 있습니다.
| 제품 | 밀링 |
| 주문제조 | √ |
| 소재 | 금속 |
| 기어 치아 제조 | 기어 밀링 |
| 기어 치아 깎기 | √ |
| 모듈 (M) | 16.933 |
| 치아 수 (Z) | |
| 압력 각 (α) | 20° |
| 헬릭스 각 (β) | 0° |
| 치아 정확도 | ISO 7급/ AGMA 11급 |
| 열처리 | Q & T |
| 표면 경화 | 220-260 HB |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
