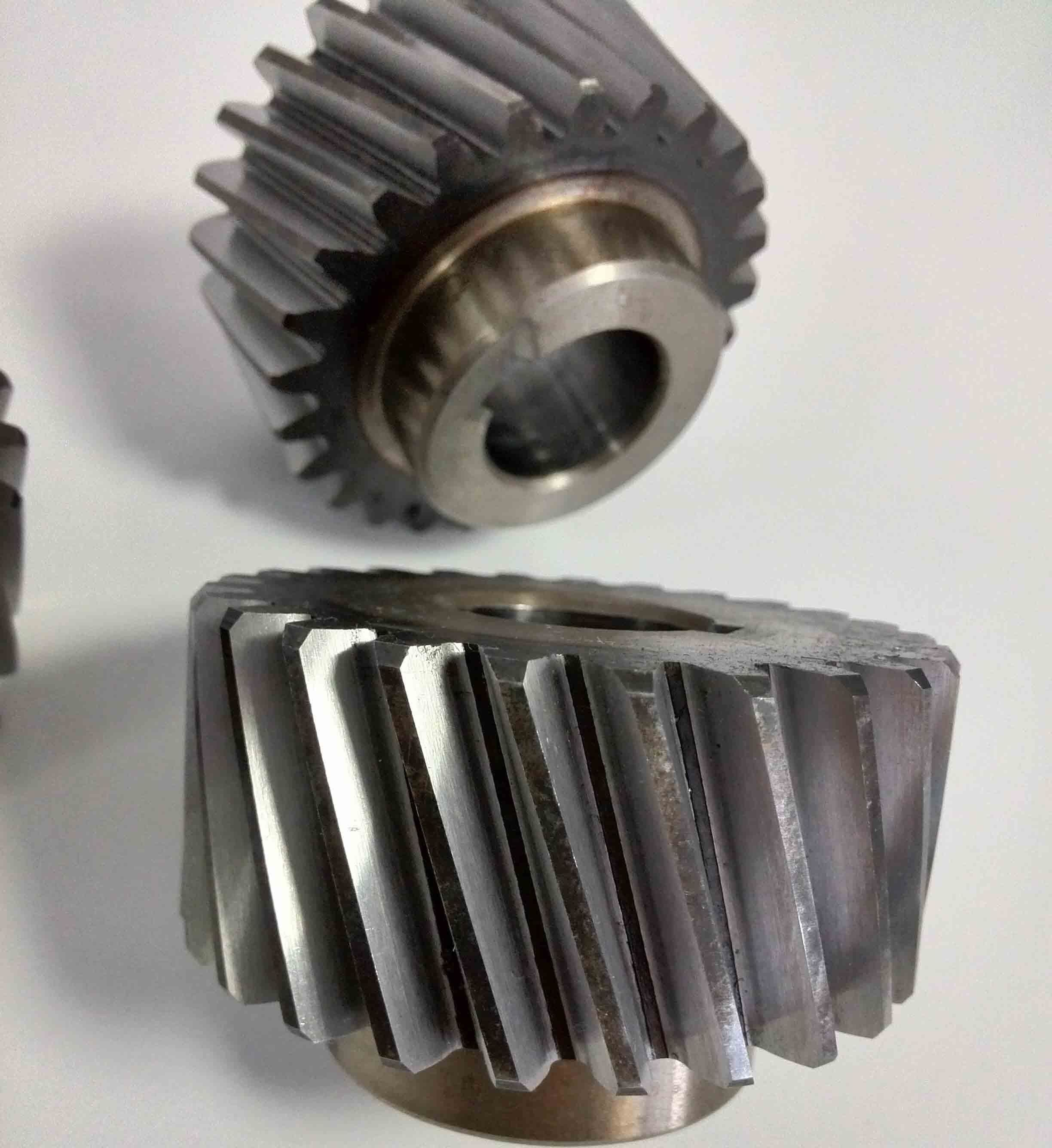

1) 나선용 기구에 대한 설명
나선거리의 이빨은 축에 비해 나선 모양으로 배치되어 있습니다. 이 독특한 구조는 전송 과정에서 적어도 두 개 또는 세 개의 이빨이 동시에 매시 될 수 있습니다.전송의 연속성과 안정성을 보장합니다.나선 방향에 따라 왼손잡이와 오른손잡이로 나눌 수 있습니다.
2) 나선 기기의 장점
a) 구동 소음은 스퍼 기어보다 5-10 데시벨 낮습니다.
b) 부하 운반 능력은 같은 크기의 스퍼 기어보다 15~30% 높습니다.
c) 전송 성능을 최적화하기 위해 나선 각도를 조정하십시오.
d) 고속 및 무거운 부하 작업 조건에 적합
3) 나선 기구의 응용
a) 풍력 터빈 변속기
b) 광산 기계의 전송 시스템
c) 기계 도구의 스핀드 드라이브
d) 자동화 생산 라인 운송 장비
| 제품 | 헬리컬 기어 |
| 주문제조 | √ |
| 기어 프로파일 타입 | 실린더 기어 |
| 제조업 | 톱니바퀴 |
| 치아 긁는 것 | √ |
| 모듈 (M) | 9 |
| 치아 수 (Z) | 56 |
| 압력 각 (α) | 20° |
| 납 각 | 20° |
| 정확도 수준 | ISO 6-7 등급 |
| 열처리 | 탄소화 |
| 표면 경화 | 58-62HRC |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
