| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 최소 주문 수량: | 200개 세트 |
| 가격: | 300＄ |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 60 일 |
| 지불 조건: | L/C, T/T |
| 공급 능력: | 500개 세트 / 달 |
| 품질 등급: | ISO 8-9 등급 | 투스 프로파일: | 표준 |
|---|---|---|---|
| 소재: | 강철 | 기어 프로파일: | 내부 기어 |
| 프로파일: | 내부 기어 링 | 모듈: | 4 |
| 강조하다: | 25 모듈 내부 기구,장비 내부 기구,기계 내부 장비 |
||

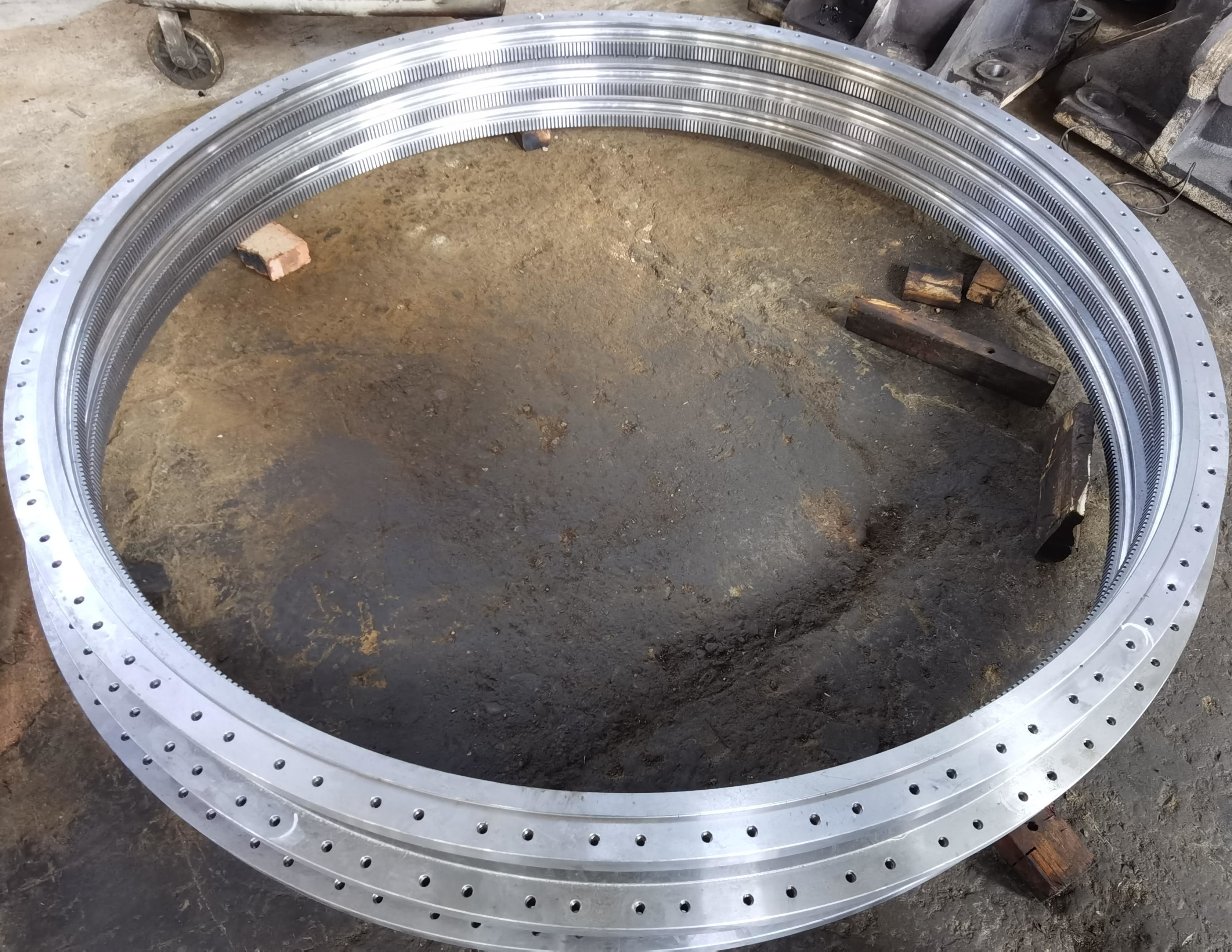

1) 내부 장비의 설명
내부 스퍼 기어는 환속기, 행성 기어박스 및 스윙 베어링과 같은 장치의 전송 부품으로 널리 사용됩니다.
2) 내부 기어의 특징
a) 내부 기어 가공은 외부 기어 가공보다 더 어렵습니다. 간섭을 피하기 위해 특수 도구가 필요합니다.
(b) 경직 및 정밀도는 일반적으로 소화 및 기어 썰기와 같은 과정을 통해 향상됩니다.
3)내용 기어의 장점
a) 다기능 통합: 전송 및 지원 기능을 동시에 수행할 수 있다.
b) 복잡한 레이아웃에 적응: 내부 매시는 전력 입력 / 출력을위한 동축 설계를 가능하게하여 시스템 구조를 단순화합니다.
| 제품 | 내부 장비 |
| 주문제조 | √ |
| 기어 프로파일 타입 | 실린더 기어 |
| 기어 치아 제조 | 기어 모양 |
| 기어 치아 깎기 | 필요한 경우 |
| 모듈 (M) | 0.5-25 |
| 치아 수 (Z) | 관습 |
| 압력 각 (α) | 20° |
| 헬릭스 각 (β) | 0 |
| 치아 정확도 | ISO 8-9 등급 |
| 열처리 | 소화 및 완화 |
| 단단함 | 230-260 HB |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
