1) 나선용 기구에 대한 설명

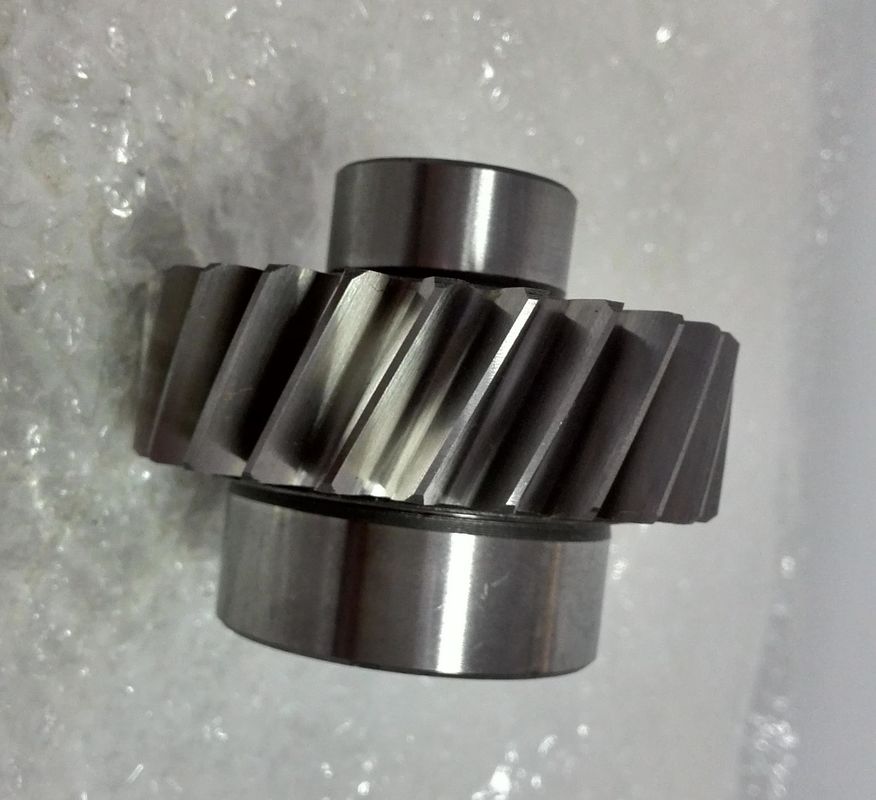

나선식 기어 (helical gear) 는 기어 축과 치아 선이 특정 각을 형성하는 원통형 기어이다.
그 치아 프로필은 나선형으로 분포되어 있습니다.
2) 나선 기기의 특징
a)이빨 선은 축 선과 평행하지 않고 나선형으로 뻗어 있습니다.
b) 매시링 도중, 접촉 선은 기울어지고 점진적으로 매시링 위치로 들어가고 빠져 나간다.
c) 좌우 또는 우익 방향으로 설계될 수 있다.
3) 나선 기기의 장점
a)더 부드러운 전송: 점진적 매시링은 충격과 진동을 줄입니다.
b) 더 조용한 작동: 스퍼 기어에 비해 소음이 약 10-15 데시벨 감소합니다.
c) 더 높은 운반 능력: 직렬 기어보다 더 많은 매시 치아가 있습니다.
| 제품 | 헬리컬 기어 |
| 주문제조 | √ |
| 기어 프로파일 타입 | 실린더 기어 |
| 제조업 | 톱니바퀴 |
| 치아 긁는 것 | √ |
| 모듈 (M) | 9 |
| 치아 수 (Z) | 12 |
| 압력 각 (α) | 20° |
| 납 각 | 20° |
| 정확도 수준 | ISO 6-7 등급 |
| 열처리 | 탄소화 |
| 표면 경화 | 58-62HRC |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
