| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 최소 주문 수량: | 200개 세트 |
| 가격: | 300＄ |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 60 일 |
| 지불 조건: | L/C, T/T |
| 공급 능력: | 500개 세트 / 달 |
| 제조업: | 기어 연삭 | 치수: | 16 |
|---|---|---|---|
| 투스 폭: | 80mm | 투스 프로파일: | 나선형입니다 |
| 가공: | 도장 | 기어 연삭: | 윤곽 연삭 |
| 강조하다: | 높은 성능의 단일 나선 기구,20° 단형 나선 기어 |
||

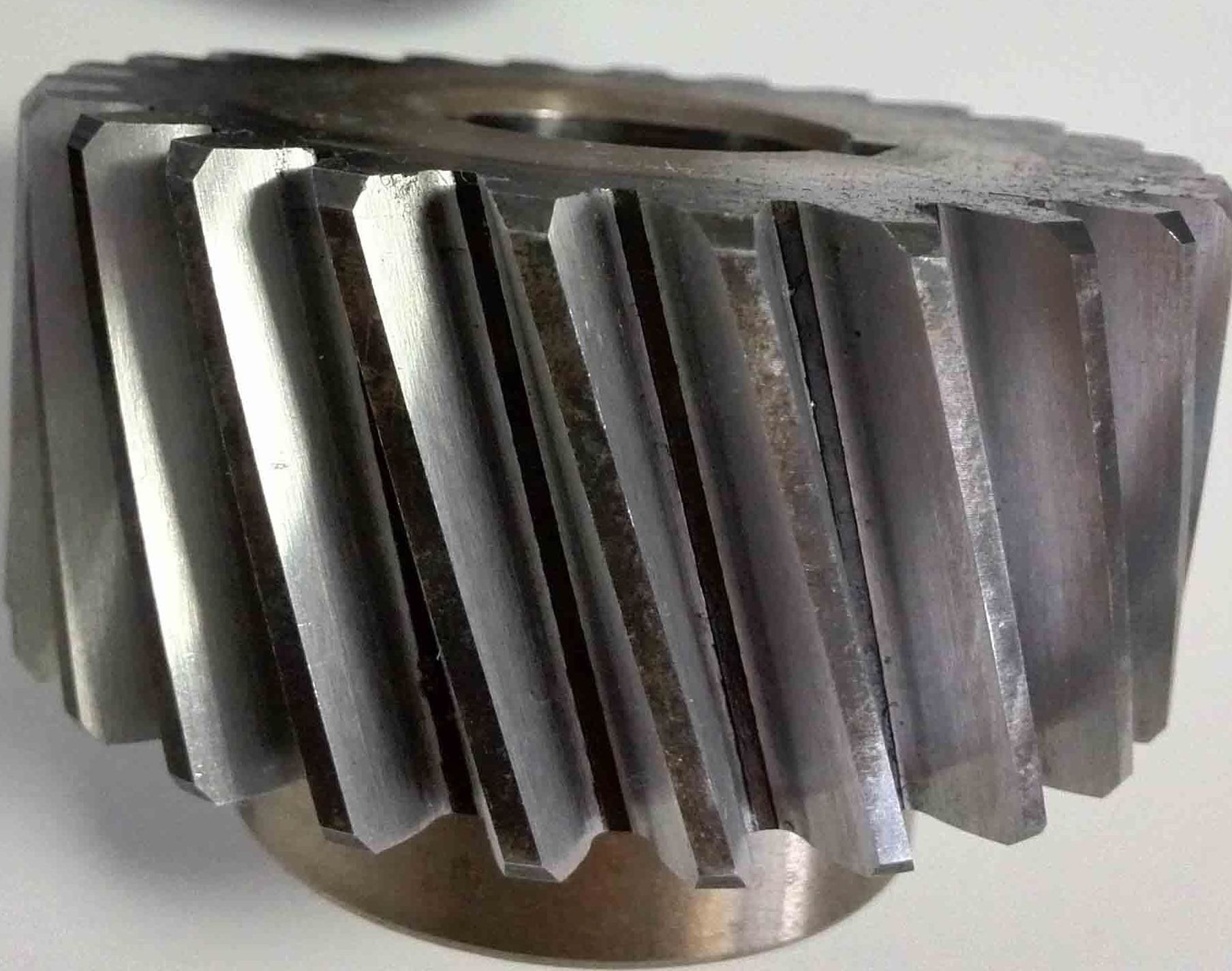

1) 나선용 기구에 대한 설명
헬리컬 기어 (helical gears) 는 헬리컬 치아를 통해 힘의 분포를 최적화하는 기어의 일종입니다.
그리고 더 큰 짐을 견딜 수 있습니다.
2) 나선 기기의 특징
a)매시프로세스 중에 축적 추진력이 생성됩니다.
b) 부하는 여러 치아에 분산되어 더 큰 접촉 영역을 만듭니다.
c) 헬릭스 각은 필요에 따라 조정할 수 있습니다 (일반적으로 15~30도 사이).
3) 나선 기기의 장점
a)짐을 짊어질 수 있는 능력은 같은 크기의 직렬 기어보다 20-30% 높습니다.
b) 더 긴 사용 기간: 균등하게 분산 된 부하는 지역 마모를 줄입니다.
c) 고속 작동에 적합: 최대 선형 속도는 스퍼 기어보다 1.5배까지 도달 할 수 있습니다.
| 제품 | 헬리컬 기어 |
| 주문제조 | √ |
| 기어 프로파일 타입 | 실린더 기어 |
| 제조업 | 톱니바퀴 |
| 치아 긁는 것 | √ |
| 모듈 (M) | 9 |
| 치아 수 (Z) | 16 |
| 압력 각 (α) | 20° |
| 납 각 | 20° |
| 정확도 수준 | ISO 6-7 등급 |
| 열처리 | 탄소화 |
| 표면 경화 | 58-62HRC |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
