| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 최소 주문 수량: | 200개 세트 |
| 가격: | 300＄ |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 60 일 |
| 지불 조건: | L/C, T/T |
| 공급 능력: | 500개 세트 / 달 |
| 제조 방법: | 기어 호버 | 기어폭: | 22 밀리미터 |
|---|---|---|---|
| 강철 코드: | 20CrMnTi | 크기: | 다양 한 크기 |
| 날개: | 기어 치아 연삭 | 열처리: | 급랭 & 템퍼링 |
| 강조하다: | 이빨 프로파일 전송 기어 포함,매끄러운 매시팅 변속기,직선 융합 치아 프로필 변속기 |
||

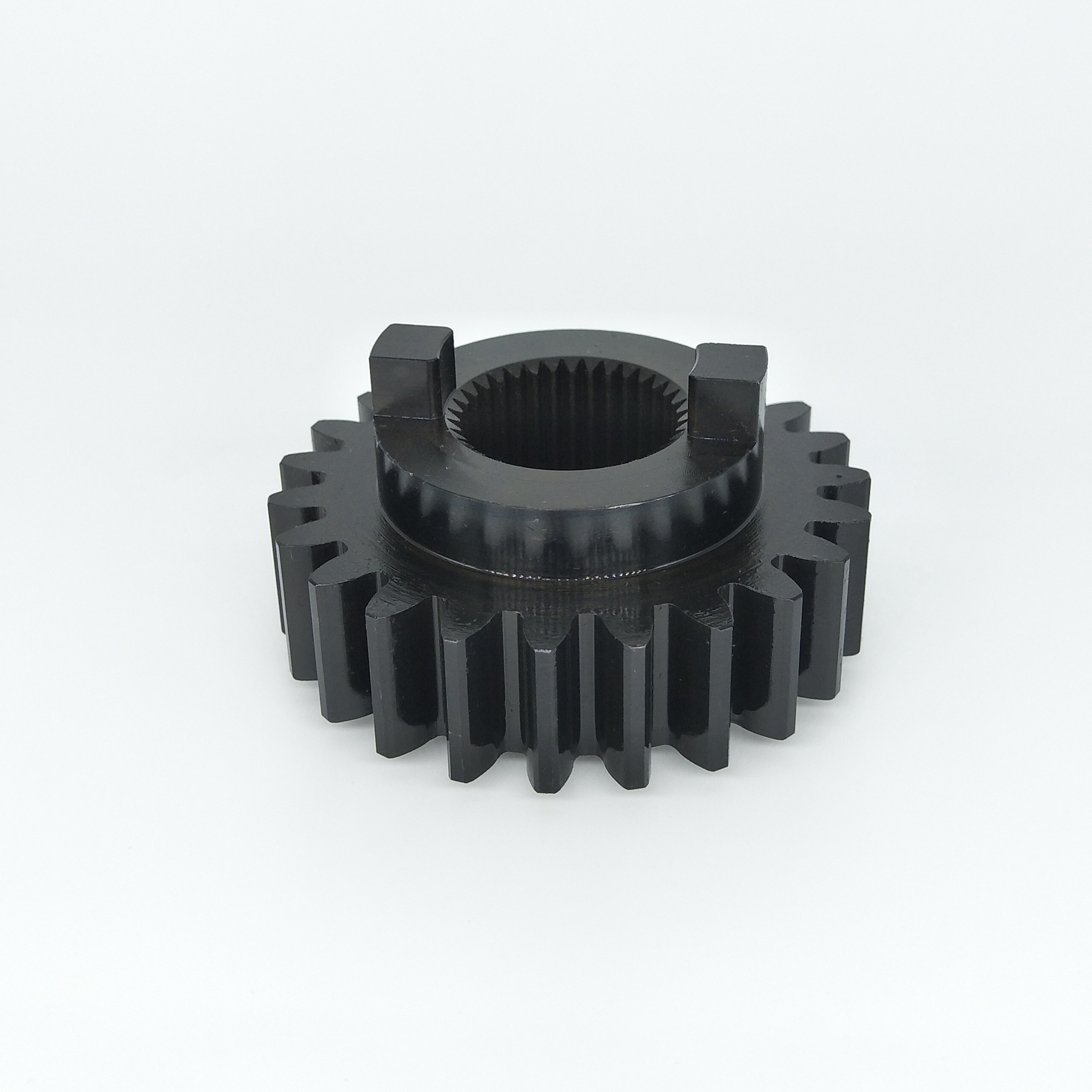

1) 스퍼 기어 설명
스퍼 기어는 가장 기본적인 원통 기어입니다.
이빨 선은 변속기 축에 평행합니다.그리고 이빨 프로필은 직선으로 얽힌 곡선입니다.
2) 스퍼 기어의 특징
a) 치아 프로필은 단순한 직선형으로 만들어집니다.
b) 매시링 도중, 이빨의 전체 너비는 동시에 접촉합니다.
c) 평행 축 사이의 전송에만 사용할 수 있습니다.
3) 스퍼 기어 의 장점
a) 구조는 가장 간단하고 제조 비용은 가장 낮습니다.
b) 전송 효율은 98~99%까지 높습니다.
c) 축력이 발생하지 않으며 베어링 디자인은 간단합니다.
d) 가공 및 유지보수 용이함
| 제품 | 스퍼 기어 |
| 주문제조 | √ |
| 기어 프로파일 타입 | 실린더식 기어 |
| 제조업 | 기어 호빙 |
| 치아 긁는 것 | √ |
| 모듈 (M) | 1.5 |
| 치아 수 (Z) | 12 |
| 압력 각 (α) | 20° |
| 헬릭스 각 (β) | 0 |
| 정확도 수준 | ISO 6-7 등급 |
| 열처리 | 탄소화 |
| 표면 경화 | 58-62 HRC |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
