| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 최소 주문 수량: | 200개 세트 |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 60 일 |
| 지불 조건: | L/C, T/T |
| 공급 능력: | 500개 세트 / 달 |
| 기어 타입: | 스퍼 기어 | 스플라인형: | 스트레이트면 스플라인 |
|---|---|---|---|
| 프로파일 유형: | 외부 링 기어 | 흐라드네스: | 220-260 브리넬경도 |
| 날개: | 기어 치아 연삭 | 톱니 개수: | 관습 |
| 강조하다: | 실린더식 변속기,ISO 6-7등급 변속기,부드러운 이동 전송 변속기 |
||

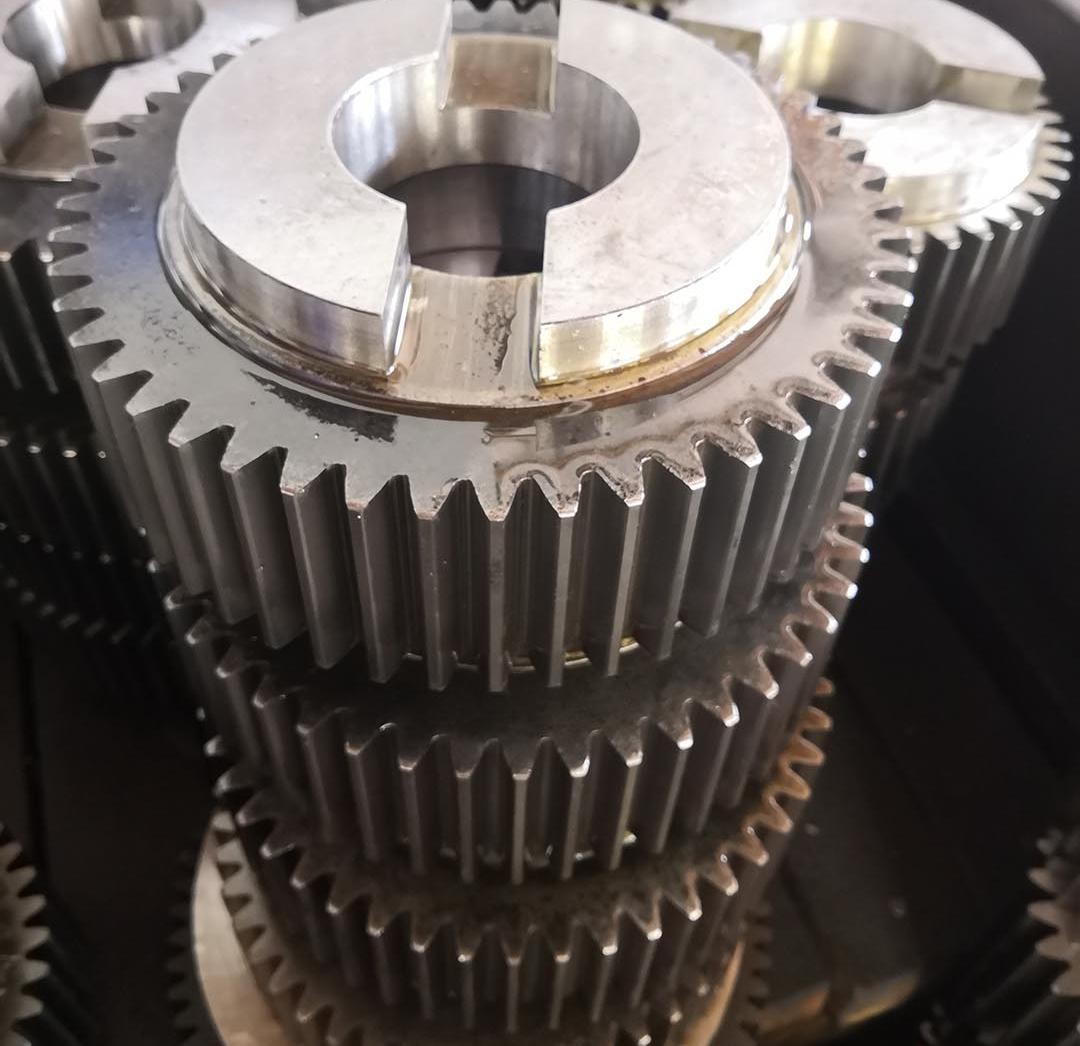

1) 스퍼 기어 설명
스퍼 기어 (spur gear) 는 기어 축에 평행한 치구선을 가진 고리 기어이다.
이빨의 결합을 통해 힘과 움직임을 전달하며 가장 기본적인 기어입니다.
2) 스퍼 기어의 특징
a) 치아 방향은 축에 평행하며, 매시 프로세스는 간단하고 직접적입니다.
b) 변속 도중 두 변속 셰프트는 엄격히 평행해야 합니다.
c) 순간적 전송 비율은 일정하며 운동 전송은 부드럽습니다.
3) 스퍼 기어 의 장점
a) 설계 및 제조 과정은 성숙하고 저렴한 비용입니다.
b) 전송 효율은 높으며 일반적으로 98% 이상입니다.
c) 설치 및 유지보수 용이하며 조립 정확성에 대한 요구 사항은 상대적으로 낮습니다.
| 제품 | 스퍼 기어 |
| 주문제조 | √ |
| 기어 프로파일 타입 | 실린더식 기어 |
| 제조업 | 기어 호빙 |
| 치아 긁는 것 | √ |
| 모듈 (M) | 1.5 |
| 치아 수 (Z) | 관습 |
| 압력 각 (α) | 20° |
| 헬릭스 각 (β) | 0 |
| 정확도 수준 | ISO 6-7 등급 |
| 열처리 | 탄소화 |
| 표면 경화 | 58-62 HRC |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
