| 원래 장소 | 중국 |
| 브랜드 이름 | YIZGEAR |
제조 공정 업그레이드 관점에서, 헬리컬 기어는 정밀 가공 부품으로,
첨단 기술을 통해 대량 생산됩니다. 제조는 여러 단계의 정밀 가공과 품질 관리를 통합합니다.
특수 헬리컬 커터 및 CNC 가공 장비가 필요한 복잡한 제조 공정을 특징으로 하며,
고정밀 검사 장비로 품질을 관리합니다. 장점으로는 높은 제품 정확도,
대량 생산의 우수한 일관성, 첨단 기술을 통한 향상된 치면 품질 및 기계적 특성이 있으며,
고급 변속기 요구 사항을 충족합니다.
기어 프로파일은 헬리컬 호브가 있는 CNC 기어 호빙 머신을 사용하여 형성됩니다. 헬리컬 각도 정밀도는
기어 샤프트 축에 대한 호빙 커터 축 각도의 정밀한 제어를 통해 보장됩니다. 후속 침탄
및 담금질 공정은 치면을 강화하고, CNC 기어 연삭기에서 정밀 연삭을 수행하여
표면 거칠기를 줄입니다.
치형 오차 및 누적 피치 오차와 같은 매개변수는 좌표 측정기
및 기어 측정 센터를 사용하여 설계 사양 준수를 확인합니다.
공정 최적화는 궁극적으로 안정적인 대량 생산을 달성합니다.
항공기 엔진용 고속 헬리컬 기어,
정밀 CNC 공작 기계용 스핀들 헬리컬 기어, 고속 철도 견인 기어박스용 헬리컬 기어,
및 신에너지 자동차 구동축용 고정밀 헬리컬 기어를 포함하여 엄격한 제조 정밀도를 요구하는 고급 장비에 적합합니다.

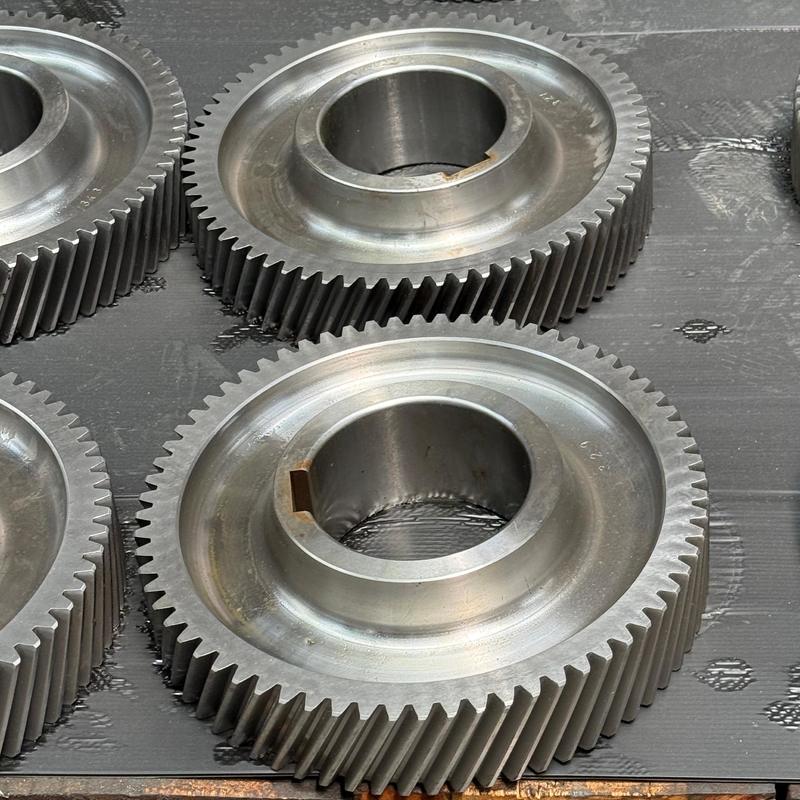

| 제품 | 헬리컬 기어 |
| 맞춤 제작 | √ |
| 기어 프로파일 유형 | 원통 기어 |
| 제조 | 기어 호빙 |
| 치면 연삭 | √ |
| 모듈(M) | 맞춤 |
| 이빨 수(Z) | 맞춤 |
| 압력각(α) | 맞춤 |
| 리드각 | 맞춤 |
| 정밀도 등급 | ISO 6-7 등급 |
| 열처리 | 침탄 |
| 표면 경도 | 58-62HRC |
| 강철 코드 등급 비교 | |||||
| 중국/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
